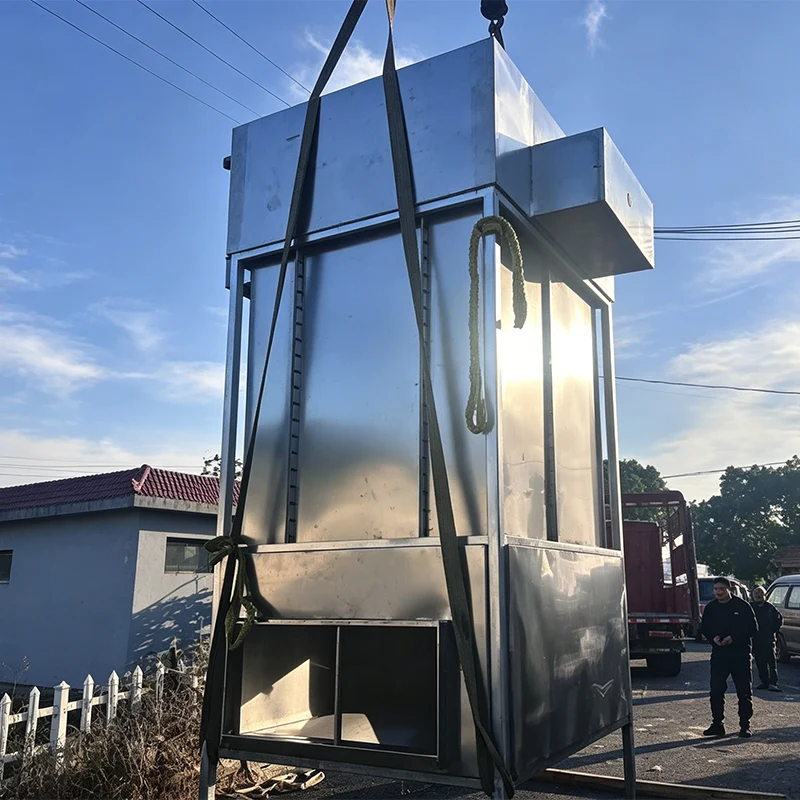

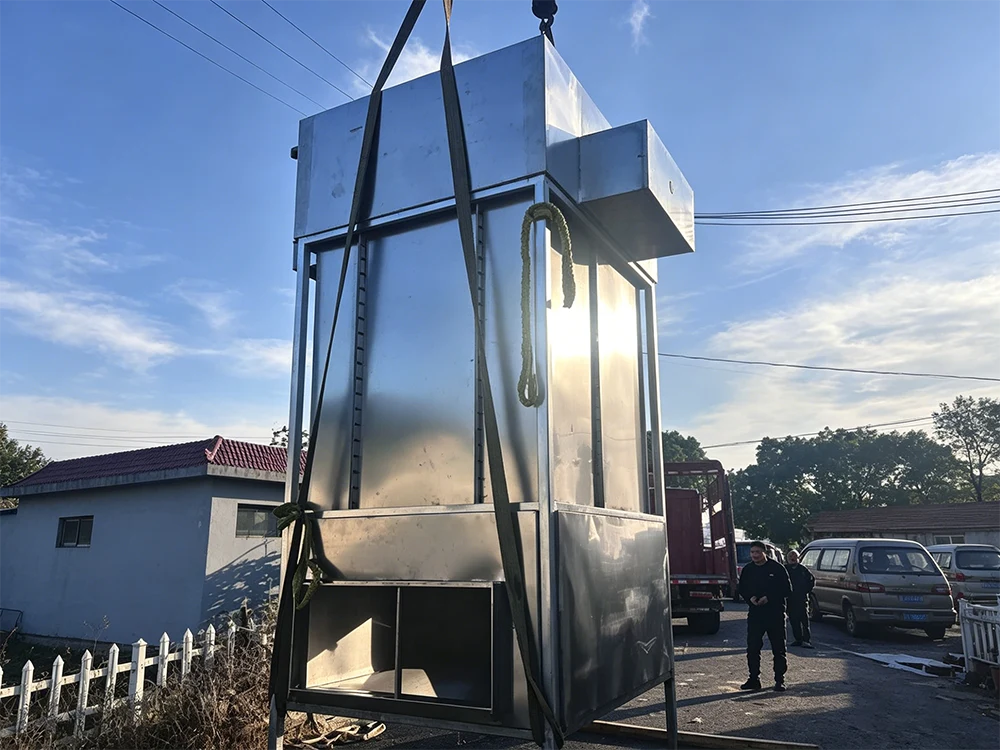

焼入れ工程用排ガス処理装置

機能と利点の説明

機械製造、冶金加工、自動車部品製造、航空宇宙産業において、焼入れプロセスは金属材料の硬度、強度、耐摩耗性を向上させるための中核的な手順です。しかし、このプロセスでは、揮発性有機化合物（VOC）、オイルヒューム、オイルミスト、有毒有害ガス、粒子状物質を含む有害な産業廃ガスが大量に発生します。このような排ガスの直接排出は大気環境を汚染するだけでなく、現場作業員の健康を危険にさらすため、企業がグリーン生産を達成するには焼き入れプロセスでのVOC処理が必須要件となります。

私たちの焼入れ工程用排ガス処理装置は、この特定の排ガスに合わせて調整された専用の環境保護ソリューションです。高温酸化、廃熱回収、高効率精製などのコア技術を統合し、徹底した排ガス処理と標準排出を実現し、省エネ・環境保護の開発コンセプトに準拠し、企業の準拠生産をしっかりとサポートします。

クエンチング廃ガスの特性と業界のコンプライアンスの問題点

通常の産業排ガスとは異なり、クエンチプロセス排ガスには、従来の処理装置では安定かつ効率的に処理できない独特の特性があり、これが企業にとって最大の問題点です。

温度変動が大きく、油分が多く、成分が複雑で、VOC 濃度が不安定。

オイルミストや粒子状物質は処理装置の閉塞や腐食を引き起こしやすく、長期の運転安定性に影響を与えます。

混合有毒成分は、厳しい排出要件を満たすために徹底的な分解を必要とします。

中国では、GB 16297-1996 大気汚染物質の統合排出基準や GB 37822-2019 揮発性有機化合物の未組織排出管理基準などの強制基準の導入により、焼入れプロセスからの VOC、油煙、粒子状物質の排出に厳しい制限が設定されています。規制に準拠していない排出ガスは、企業に法的および運用上で多大なリスクをもたらすため、安定した効率的な専用の急冷排ガス処理ソリューションに対する緊急の需要が生じています。

焼入れ工程排ガス処理装置の目標プロセス設計

クエンチング排ガスの特有の特性に対処するため、当社のクエンチング工程用排ガス処理装置は、再生熱酸化装置（RTO）をコア処理装置として、「前処理＋コアRTO酸化＋廃熱回収」を組み合わせたプロセスを採用しています。この設計は、急冷廃ガスの処理要件に完全に適合し、徹底した排気焼却と完全な汚染物質の分解という 2 つの目標を達成します。

このプロセス設計により、オイルミストや粒子状物質を除去して中核となるRTOシステムを保護する前処理リンク、VOCや有害成分の徹底した分解を実現するRTOユニット、エネルギーリサイクルを実現する廃熱回収システムなど、従来装置の核心的欠点を解決し、浄化効率、運転安定性、省エネ性能をバランスよく両立させています。

コアコンポーネントと機能ユニット

クエンチングプロセス用廃ガス処理装置は、相乗効果を発揮する 5 つの機能ユニットで構成され、廃ガス処理プロセス全体の高効率、安定性、安全性を確保します。

前処理システム

前処理システムは装置全体の安定稼働の基盤です。これは主に、急冷排ガス中のオイルミスト、粒子状物質、水分を除去するために使用され、これらの不純物が炉心酸化システムに侵入し、装置の閉塞、腐食、または浄化効果の低下を引き起こすのを防ぎます。

サイクロンセパレーター、高効率フィルター、デミスターを搭載。

物理的遮断と濾過によりオイルミストと粒子状物質の除去率95%以上を達成。

その後の高温酸化処理のための強固な基盤を築き、コアコンポーネントの耐用年数を延ばします。

RTOコア酸化システム

RTO コア酸化システムは、高効率浄化を達成するためのコアリンクであり、再生セラミック、燃焼室、精密切り替えバルブなどのコアコンポーネントを備えています。

再生セラミック:装置の「熱エネルギー貯蔵コア」として、比表面積が大きく、熱伝導性に優れ、長寿命である、耐高温性と耐食性を備えたハニカムセラミック素材で作られています。高温環境下で吸熱・放熱サイクルを繰り返すことができ、これが廃熱回収の鍵となります。前処理された焼入れ排ガスはまず再生セラミックによって予熱され、蓄えられた排熱を利用して排ガス温度を酸化温度近くまで上昇させ、その後の高温加熱に必要なエネルギー消費を大幅に削減します。

高温酸化チャンバー:燃焼室の温度は850℃～950℃の間で正確に制御されます。予熱後、排ガスはチャンバーに入り、高温環境で酸素と完全に混合します。 VOC、オイルフューム、その他の有機汚染物質は完全に分解および酸化され、最終的には無害な二酸化炭素 (CO₂) と水 (H₂O) に変換され、汚染物質の危険を根本的に排除します。クエンチ排ガス中に含まれる微量の有毒ガスや有害ガスも、この高温環境下で無害な物質に分解されます。

この装置はマルチチャンバー構造設計を採用しています。精密なバルブ開閉制御により、吸気、蓄熱、パージ、排気の連続サイクルを実現し、バルブ開閉時の未反応排ガスの流出を防ぎ、浄化効率をさらに向上させ、VOC除去率99％以上を確保します。

廃熱回収システム

廃熱回収はこの装置の中心的な利点であり、企業が生産コストを削減し、エネルギーリサイクルを実現するための鍵でもあります。

急冷プロセス自体は大量の熱エネルギーを消費しますが、RTO システムは酸化中に大量の高温排ガスを生成します。これには、直接排出すると深刻な浪費となる膨大な熱エネルギーが含まれています。

この装置は、蓄熱セラミックを介して高温の排ガスから熱エネルギーを完全に回収します。一方では、流入する焼入れ廃ガスを予熱して補助燃料の消費量を削減します。一方、回収された廃熱は、廃熱ボイラーを介して蒸気に、または熱交換器を介して熱水に変換でき、焼入れプロセスの加熱、作業場加熱、その他の生産リンクに直接使用でき、エネルギーのカスケード利用を実現します。

この装置は95%以上の熱回収効率を達成できます。排ガス中のVOC濃度が一定の値に達すると、酸化反応によって発生する熱により追加の燃料消費を必要とせずに「自立燃焼」を実現でき、企業のエネルギーコストと環境処理コストを大幅に削減します。

インテリジェント制御およびオンライン監視システム

この装置には完全なオンライン監視および自動制御システムが装備されており、入口および出口の排ガス濃度、燃焼室の温度、再生セラミックの温度、装置の動作圧力などの重要なパラメータをリアルタイムで監視できます。パラメータが変動した場合、システムは自動的に動作状態を調整し、装置の故障に適時に対処し、装置の継続的かつ安定した動作と処理済み排ガスの安定した基準排出を確保し、企業が環境コンプライアンスのリスクを回避できるようにします。

排気システム

排気システムは、適合性検証後に浄化および冷却されたきれいな排ガスを煙突から排出する役割を担っており、安定した空気流と背圧を確保する合理的な設計により、処理システム全体の継続的かつ安定した動作をサポートします。

完全な閉ループ動作プロセス

焼入れプロセスの廃ガス処理装置の操作プロセスは明確かつ秩序正しく、すべてのコア機能が完全に接続されており、次の 4 つの段階に分けることができます。

1.前処理段階:焼入れプロセスによって生成された産業廃棄ガスは、誘引通風ファンを通じて前処理システムに入り、オイルミスト、粒子状物質、水分が除去されます。

2.予熱および廃熱回収段階:前処理されたクリーンな排ガスは RTO 再生チャンバーに入り、再生セラミックによって 700℃ 以上に予熱されます。

3.高温酸化段階:予熱された排ガスは燃焼室に入り、850℃～950℃で高温酸化と排気焼却を完了し、VOCやその他の汚染物質は完全に無害な物質に分解されます。

4.蓄熱＆標準放熱ステージ：精製された高温の排ガスは別の蓄熱室に入り、蓄熱用セラミックに熱を伝え、冷却された清浄な排ガスが基準値まで煙突から排出されます。回収した廃熱を生産リンクで再利用し、エネルギーリサイクルを実現します。

幅広い応用シナリオ

当社の焼入プロセス用排ガス処理装置は、主に機械製造、冶金加工、自動車部品製造、航空宇宙などの焼入プロセスを採用する業界に適用されます。さまざまな規模や種類の焼入生産ラインに適応し、連続焼入れおよびバッチ焼入れの両方で発生する排ガスの効率的な処理を実現します。

自動車部品製造:ギア、シャフト、その他の部品の焼入れ時に発生する含油廃ガスおよびVOCについては、この装置は基準に準拠した排出ガスを達成でき、回収された廃熱は焼入れ油の加熱に利用できるため、企業は毎年大量の天然ガス消費量を節約できます。

冶金産業:鋼の焼入れ時に発生する高温排ガスについては、基準排出量を達成するだけでなく、廃熱を回収して作業場の暖房に利用することで、エネルギーの効率的な利用を実現します。

機械および航空宇宙産業:機械基礎部品や航空宇宙部品の生産時に発生する廃ガスを急冷する場合、この装置は安定的かつ効率的な浄化を実現し、企業が厳しい環境保護要件を満たすのに役立ちます。

省エネ、環境保護、企業価値

中国の「デュアルカーボン」目標とますます厳格化する環境保護規制を背景に、焼入れプロセス用廃ガス処理装置には優れた総合的な利点があります。

高効率の精製と安定したコンプライアンス:「前処理+高温酸化」プロセスを組み合わせることにより、VOC、油煙、粒子状物質、有毒有害ガスなどのあらゆる種類の汚染物質を包括的に除去でき、精製された排ガスは国および地方の産業排ガス排出基準を完全に満たします。

優れた省エネ性能：95%以上の熱回収効率により、天然ガスや電気などの補助エネルギーの消費量を大幅に削減します。自立燃焼機能により、追加の燃料消費がさらに削減され、企業の運営コストが大幅に削減されます。

二次汚染がなく、メンテナンスコストが低い:この装置は消耗品フリー設計を採用しており、吸着材を頻繁に交換する必要がなく、固形廃棄物の発生を削減し、無害で資源ベースの汚染物質の処理を実現します。運転騒音が低く、二次汚染がなく、焼入れプロセスの連続生産需要に適応できます。

グリーン生産とコンプライアンス運用のサポート:これは、企業がクエンチ排ガス処理の中核問題を解決し、環境コンプライアンスのリスクを回避し、グリーン生産イメージを確立し、経済的、環境的、社会的利益の統合を達成するのに役立ちます。

ますます厳格化する環境保護規制と企業のグリーン開発意識の向上に伴い、焼入れプロセスの排ガス処理装置は関連産業にとって不可欠な環境保護装置となっています。継続的な技術アップグレードを通じて、処理効率をさらに向上させ、運営コストを削減し、企業が準拠した生産とグリーン開発を達成するための強力なサポートを提供し、大気環境の品質の継続的な改善を支援します。
