熱間圧造機の有機排ガス処理

熱間鍛造工程で発生する排気ガスは、高温（150～400℃）、高濃度のオイルミスト、粘着性のある微細なPM2.5粒子、VOC（非メタン全炭化水素）、黒鉛、金属粉塵が多く含まれています。熱間圧造機の有機廃ガス処理はパイプラインが詰まりやすく、裸火や火花が発生するため、火災の危険性があります。

標準的な治療ワークフローは次のように定義されます。ガス捕集→消火・冷却→オイルミスト除去→VOC処理→標準排出.

1. 回収・前処理設備（安全性・目詰まり防止）

1.1 密閉型ガスフードおよびパイプラインシステム

機能: 鍛造ヘッド、金型、オイル注入エリアからのオイルヒュームとミストを完全に捕捉し、逃散的な排出を制御します。

タイプ：高温耐性ソフトカーテンを備えた半密閉型/全密閉型フード。

重要なポイント: オイルの蓄積と火花の逆流を防ぐために、気流速度を 8 ～ 15 m/s に維持してください。

1.2 フレームアレスターとクーラー

機能: 高温の火花や酸化スケールを遮断し、排ガスを 300 ～ 400 °C から 180 °C 未満に冷却して、下流の機器を火災や焼損から保護します。

動作原理: ラビリンス構造またはステンレス鋼の波形プレートと空冷/水冷熱交換の組み合わせ。

特長：耐高温性、火炎抑制、オイルスラッジ蓄積防止、専用灰掃除口。

1.3 プレフィルター

機能: 大きな油滴、黒鉛粉塵、酸化スケールを捕らえ、静電気や活性炭ユニットへの負荷を軽減します。

濾材：繰り返し洗って使える金属メッシュ+ガラス繊維綿。

性能: 大きな油滴の 50% ～ 80% を除去し、下流の電極板やフィルター材の汚れを防ぎます。

2. コアオイルミスト浄化装置（オイルミスト・PM2.5除去）

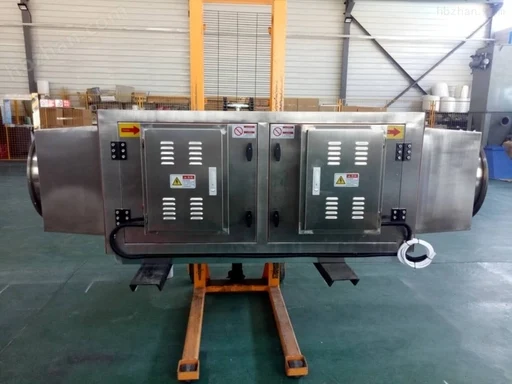

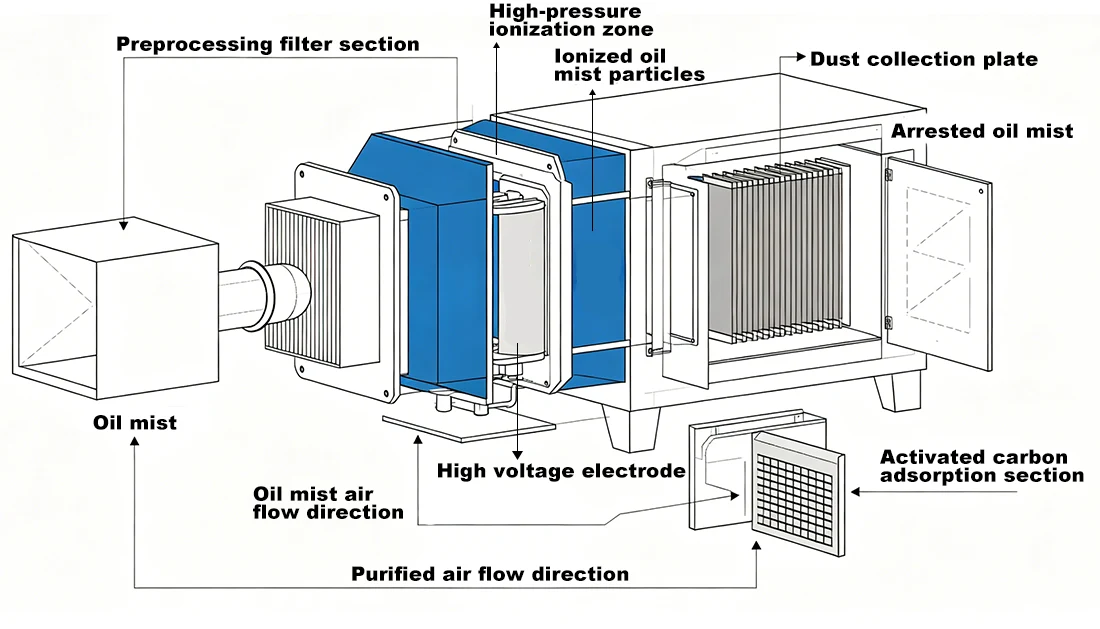

2.1 高電圧電気集塵機 (ESP、主流ソリューション)

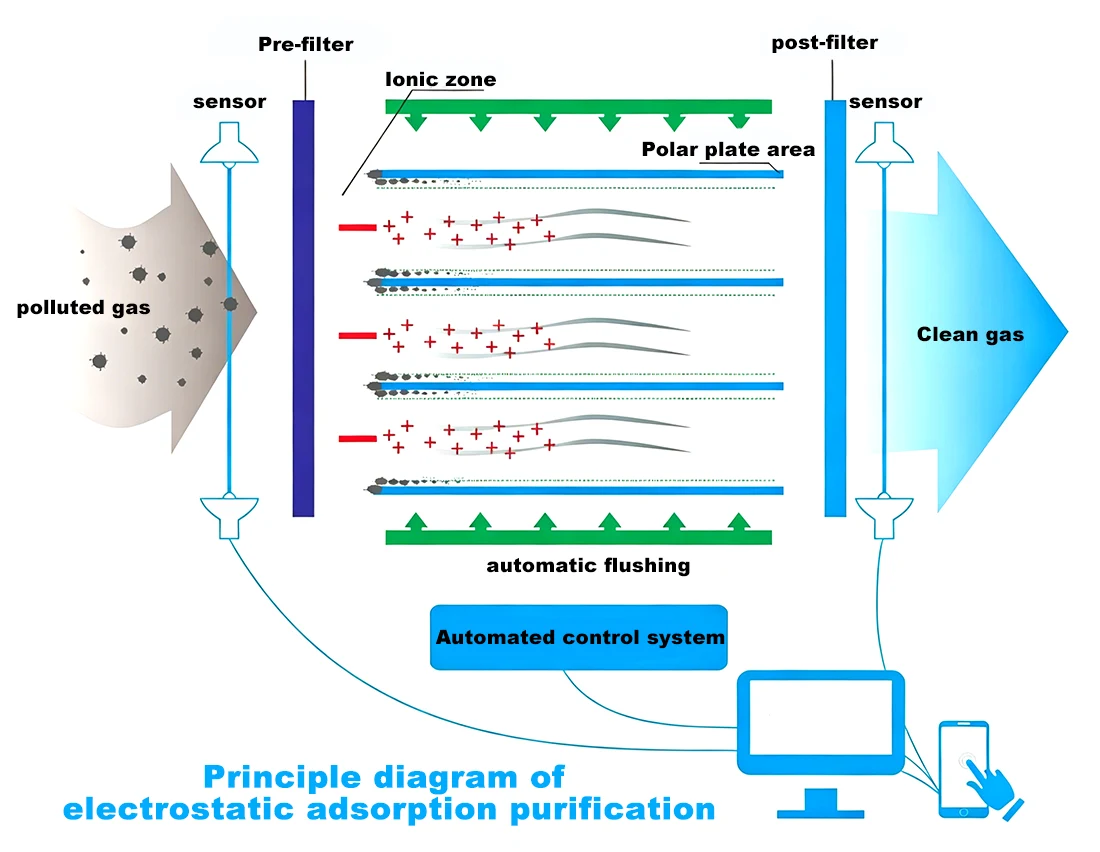

動作原理: ガスのイオン化と粒子の収集。 12～16 kVの高電圧電界下では、帯電したオイルミストが電極板に付着し、重力によりオイル回収トレイに流れ落ちます。

効率: オイルミスト除去 ≥95%、PM2.5 除去 ≥90%。出口オイルミスト濃度 ≤5 mg/m3。

特長：耐熱温度180℃、低圧力損失、廃油リサイクル可能、低ランニングコスト、熱間鍛造時の重油ミストに最適です。

2.2 動的遠心式オイルミストセパレータ

動作原理：高速回転する羽根車が遠心力を発生させ、シェル壁に沿って溜まったオイルミストを分離します。

効率：70%～85%、高濃度の大きな油滴の前処理に適しています。

特長：消耗品なし、最高使用温度120℃、メンテナンスが容易です。

2.3 湿式スクラバー

動作原理: 水またはアルカリ性液体をスプレーしてオイルミストや粉塵を捕捉し、同時に排ガスを冷却し、少量の VOC を除去します。

効率：オイルミスト除去80%～90%、粉塵除去90%以上。

欠点: 油を含む廃水が生成され、冬には凍結する可能性があります。定期的な化学物質の投与が必要です。

用途：極めて重度のオイルミストや刺激臭が発生するシナリオ。

3. VOC（非メタン全炭化水素）処理装置（臭気制御・コンプライアンス）

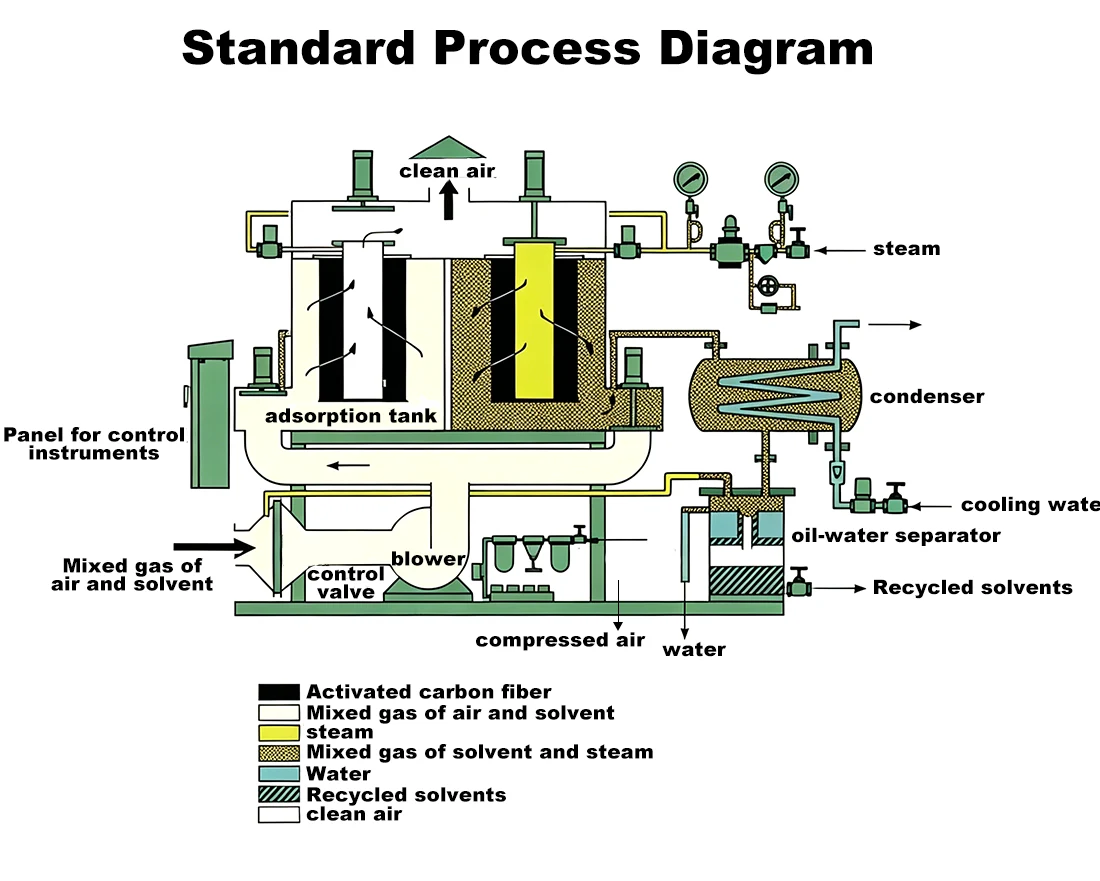

3.1 活性炭吸着剤（低濃度VOCに広く使用）

動作原理: VOC と臭気は活性炭の微細孔によって捕捉されます。

効率: 非メタン総炭化水素除去 ≥90%、排出制限 ≤60 mg/m3 を満たす (一部の地域ではより厳しい基準が適用されます)。

特徴: 低投資、迅速な設置。熱間鍛造による低～中濃度のVOCに適しています。定期的にカーボンの交換または再生が必要です。

3.2 UV光触媒酸化（補助脱臭）

動作原理: 主に臭気を除去するために、UV 光と触媒が VOC を二酸化炭素と水に分解します。

効率: VOC 除去 50% ～ 70%。コンプライアンス単独では使用できず、後段消臭のみに使用できます。

特長：消耗品が無く、低ランニングコストで微臭気対策が可能です。

3.3 接触酸化（CO、中～高濃度のVOCの場合）

動作原理: 貴金属触媒により、VOC の低温 (250 ～ 350°C) での酸化分解が可能になります。

効率: 95% 以上で二次汚染がなく、長期にわたる安定したコンプライアンスを保証します。

Features: Moderate operating cost with electric heating required;連続生産ラインに適合します。

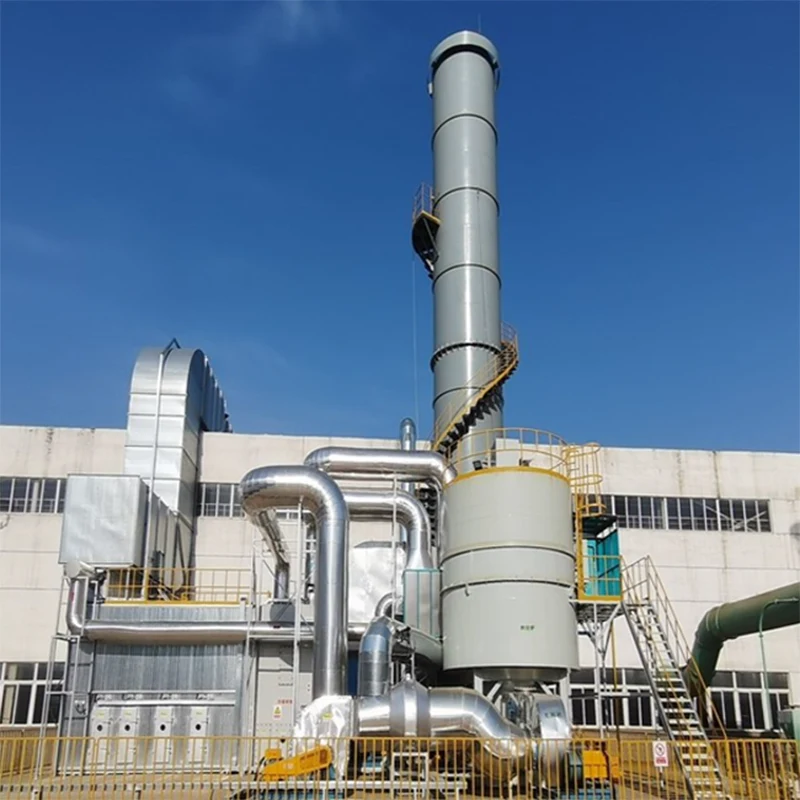

3.4 再生熱酸化装置（RTO、高濃度・大風量用）

動作原理: セラミック蓄冷器は排ガスを予熱し、VOC は 750 ～ 820°C で完全に酸化され、95% 以上の熱回収効率が得られます。

効率: ≥98%。大型熱間鍛造ラインや高濃度VOCに最適です。

欠点: 資本コストが高く、設置面積が大きく、補助的な天然ガス供給が必要です。

4. 後処理装置と付帯設備（安定稼働と安全性）

1. ミストエリミネーター/バッフルプレート: スクラバーやコンデンサーから残留水滴と油滴を除去し、ファン内の油の蓄積や煙突の滴下を防ぎます。

2. 耐高温耐食誘引通風ファン：定格180℃、周波数変換可能でシステム抵抗を克服し、油漏れや自然発火を防止します。

3. 15m 排気筒: GB 16297 国家規格に準拠した、防食コーティングを施した炭素鋼またはステンレス鋼。

4. オンライン監視システム: 非メタンの総炭化水素、粒子状物質、温度、湿度、酸素含有量を追跡します。データは環境監視プラットフォームにリアルタイムでアップロードされます。

5. PLC自動制御システム：自動開始/停止、差圧アラーム、温度インターロック、火炎および爆発保護、およびリモート障害送信をサポートします。

5. 動作条件別の推奨システム構成

5.1 単一/小規模生産ライン (鍛造機 1 ～ 3 台、低～中オイルミスト)

封入ガス捕集 → フレームアレスター＆クーラー → プレフィルター → ESP → 活性炭吸着装置 → 誘引送風機 → 15m煙突

特長：コストパフォーマンスに優れ、オイルミスト・VOC対応も万全、優れた脱臭性能、メンテナンスも容易です。

5.2 中・大型生産ライン（鍛造機4～10台、重油ミスト・臭気）

封入ガス捕集 → フレームアレスター＆クーラー → メタルメッシュプレフィルター → ESP → 活性炭吸着装置 → UV光触媒ユニット → 誘引送風機 → 煙突

特長：重油ミストの安定処理、作業場でのヒュームフリー、苦情のリスクが低い。

5.3 大規模連続生産ライン（鍛造機10台以上、高濃度VOC）

ガス収集 → フレームアレスター＆クーラー → ESP → 活性炭濃縮装置 → 接触酸化（CO） → 煙突

特徴: 長期にわたる超低排出、二次汚染なし。主要な環境監督下にある企業向けに調整されています。

6. 製品の主な利点 (提案書および入札書類の場合)

1. 効率的なオイルミスト除去：ESP が中核装置として機能し、95% 以上のオイルミスト除去と 90% 以上の PM2.5 除去を達成し、作業場でのヒュームの飛散や地表油の蓄積を排除します。

2. 安定した VOC コンプライアンス: 活性炭または CO 技術により、非メタン全炭化水素が GB 16297 および地域の排出基準を確実に満たします。

3. 火炎および爆発に対する保護: 統合された火炎遮断、冷却および帯電防止設計により、火花が装置に侵入したり、蓄積された油の自然発火を防ぎます。

4. 機器の保護と低メンテナンス: フロントエンドユニットが油スラッジや粉塵を遮断し、パイプラインやファンの詰まりや腐食を回避し、メンテナンスの頻度とコストを削減します。

5. 作業場環境と労働衛生の改善: 刺激臭を排除し、視認性を高め、職業病とスタッフの離職率を減らします。

6. 規制順守と苦情防止: 組織的排出とオンライン監視により、EIA、排出許可、環境検査を公的苦情ゼロで通過できます。

7. 廃油リサイクルによるコスト削減：回収した廃油をリサイクルして再利用することで、営業経費を相殺できます。

8. モジュラー設計: コンパクトな設置面積と迅速な設置により、通常の生産を中断することなく新規および既存の生産ラインに適しています。

7. インストールの必要性

· 厳しい環境規制: 熱間鍛造ヒュームと VOC は主要な監視対象汚染物質です。直接排出または過剰な排出には、10万～100万元の罰金または生産停止が科せられます。規制遵守には処理システムが必須です。

· 正常な生産の保証: 激しい煙、視界の悪さ、滑りやすい油で床が操業を妨げ、労働災害が増加し、スタッフの離職率が高くなります。

· 機器の故障と修理コストの削減: 濾過されていないオイルミストはパイプの詰まり、腐食、火災の危険を引き起こし、年間数万元のメンテナンスコストが発生します。このシステムはそのような損失を効果的に回避します。

· 顧客監査のサポート: 環境コンプライアンスは、自動車部品、ハードウェア、貿易顧客からの注文の基本要件です。健全な治療ソリューションはビジネスの維持に役立ちます。

・強化政策への適応：VOCやヒューム規制は年々厳しくなっています。早期に設置することで、1 回限りのコンプライアンスを実現し、その後の高価な改造を回避できます。

8. 専門用語 (技術文書およびプロモーション用)

機器規約

熱間鍛造ヒューム浄化装置、高圧電気集塵装置（ESP）、フレームアレスター＆クーラー、プレフィルター、遠心式オイルミストセパレーター、湿式スクラバー、活性炭吸着装置、UV光触媒酸化装置、接触酸化（CO）、蓄熱酸化装置（RTO）、ミストエリミネーター、耐高温ファン、PLC自動制御、VOCオンライン監視

プロセスとテクノロジーに関する用語

高温ヒューム処理、オイルミスト浄化、VOC低減、非メタン全炭化水素対応、PM2.5除去、防炎・防爆、冷却・凝固、静電吸着、接触酸化、低温燃焼、廃油リサイクル、逃散排出物回収、組織化放電、防汚・目詰まり防止

コンプライアンスと価値に関する規約

大気汚染物質の統合排出基準、EIA承認、排出許可、環境検査、ヒューム規制順守、VOC排出削減、グリーンファクトリー、クリーナー生産、労働衛生、生産保証、コスト削減と効率改善
