バイオマスボイラー排ガス処理

バイオマスボイラーからの排ガスには、重い粉塵、多量の水分、タール、二酸化硫黄 SO2 および窒素酸化物 (NOx) が含まれています。また、火花が飛び散り、フィルターバッグの汚れや機器の腐食を引き起こしやすくなります。

標準的な治療順序は次のとおりです。前処理→除塵→脱硫→脱硝→ミスト除去・白霧除去→排出.

1. 前処理装置（袋の焼損・詰まり防止・負荷軽減）

1.1 火炎防止器

機能: 高温の火花と未燃の炭素粒子を捕らえ、下流のフィルターバッグを焼損から保護します。

動作原理: ステンレス鋼の波板または迷路構造が慣性衝突によって粒子を遮断します。

性能：火花を90％以上除去します。

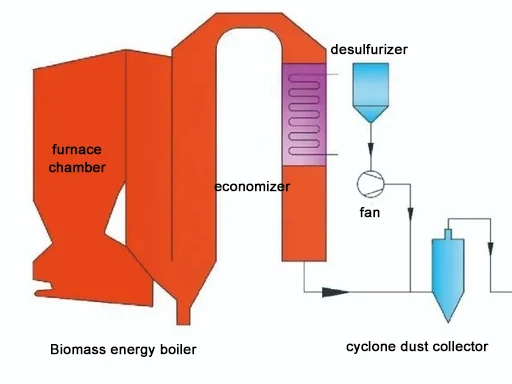

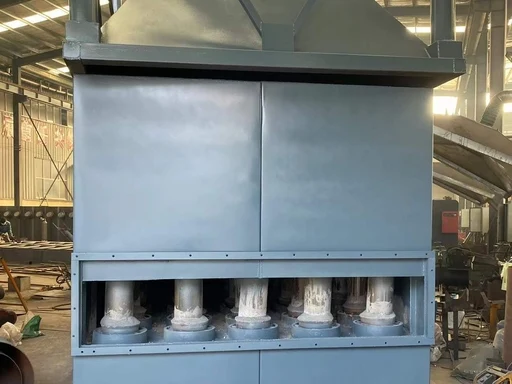

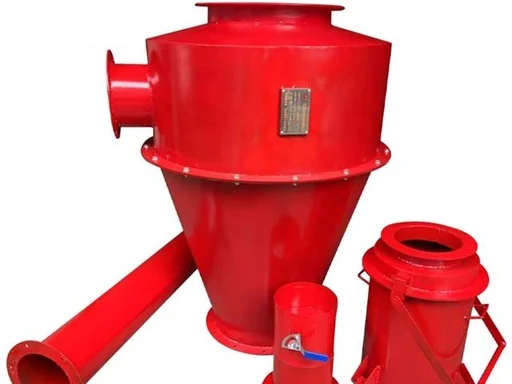

1.2 サイクロン集塵機

機能：50μm以上の粗大粒子と木くずを事前に分離し、バグフィルターへの負担を軽減します。

動作原理: 遠心力により大きな粒子が壁に衝突し、灰ホッパーに落下します。

効率: 70% ～ 85%、出口粉塵濃度 < 500 mg/m3。特徴: 高温耐性、耐摩耗性、シンプルな構造で袋を汚すリスクがありません。

1.3 排ガス調整/不活性粉末注入

機能: 石灰石または重炭酸ナトリウムの粉末を注入して、粘着性のタールや粉塵をコーティングし、フィルターバッグの汚れや固化を防ぎます。

用途：わら、樹皮、湿った木材チップなど、高粘度、高タール含量、高水分含量のバイオマス燃料。

2. 除塵装置（排ガス規制対応コアユニット）

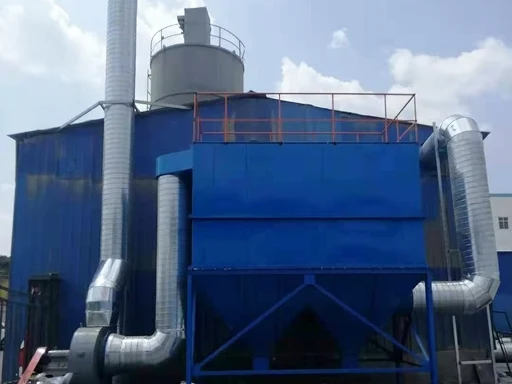

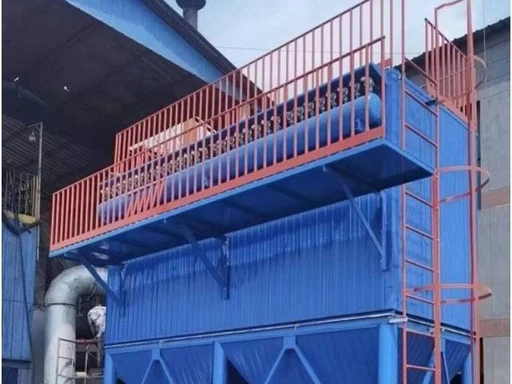

2.1 パルスバッグハウス集塵機（主流ソリューション）

フィルター材質：PPS/PTFEメンブレンフィルターバッグ（耐熱温度220℃、耐酸性、防汚性）。

動作原理: 外部濾過 + 低圧パルスジェット洗浄。

効率: ≥99.9%、出口粉塵 ≤ 10 mg/m3 (最低 5 mg/m3)。

特徴: 成熟した安定したパフォーマンス、コスト効率の高い。中小型ボイラー（1～20t/h）に最適です。

2.2 セラミックフィルターチューブ集塵機

コアコンポーネント: セラミック触媒フィルターチューブ (300 ～ 500°C に耐え、耐食性があり、汚れがつきません)。

動作原理: 統合された濾過と触媒作用により、塵の除去と脱窒が同時に行われます。

効率: 除塵 > 99.9%、脱窒 > 95%。

特長：耐用年数は5年以上です。高粘度、高硫黄、大型ボイラー（20t/h以上）に適しています。

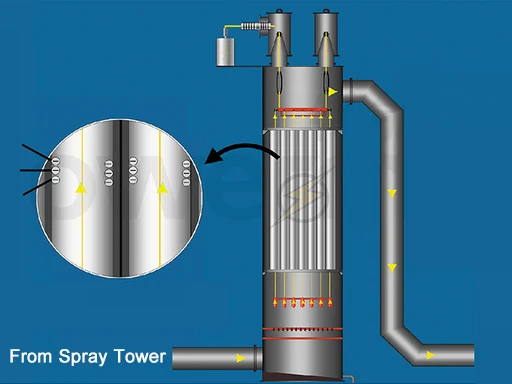

2.3 湿式電気集塵装置 (WESP)

機能: PM2.5、酸性ミスト、タール、重金属に対する高度な末端処理。

動作原理: 高電圧静電気と水膜フラッシングを組み合わせ、粉塵の再飛散を防ぎます。

効率: 出口粉塵 ≤ 5 mg/m3、粉塵排出はほぼゼロ。

用途: 超低排出ガス、激しい白霧、強力な腐食性排ガスを必要とするプロジェクト。

3. 脱硫装置（SO₂除去・防食）

3.1 SDS乾式脱硫（重曹注入）

動作原理: 重炭酸ナトリウムが高温の排ガスに注入され、反応して乾燥硫酸ナトリウム粉末が形成されます。

効率: 85% ～ 95%。

特長：排水が無く、腐食が少なく、設置面積が小さい。中小型ボイラーに最適です。

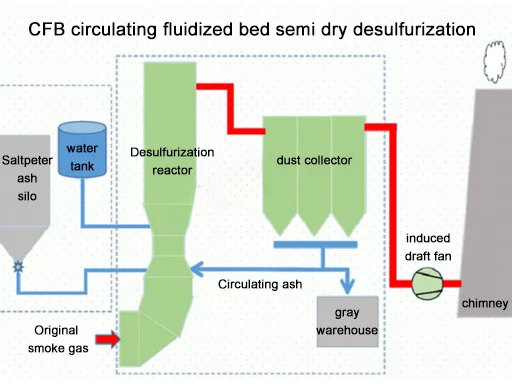

3.2 循環流動層セミドライ脱硫

動作原理: 霧化された石灰スラリーは反​​応器内で二酸化硫黄と反応します。

効率: 85% ～ 95%。

特徴: 廃水の発生を抑え、副産物を再利用可能。中型ボイラーに最適です。

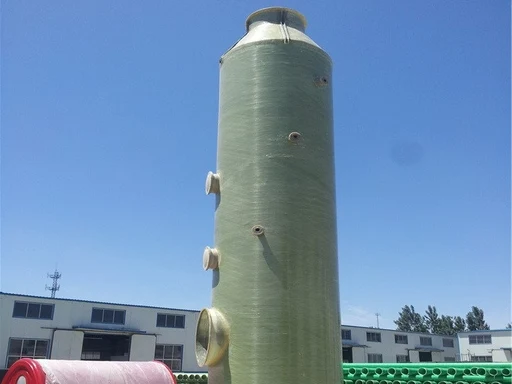

3.3 湿式脱硫（石灰石石膏・アルカリスクラバー）

動作原理: 石灰石または水酸化ナトリウム溶液がスプレー塔内で (SO2) を吸収します。

効率：95%～98%で優れた脱硫性能を発揮します。

欠点: 廃水を生成し、水滴を運び、ひどい白い霧を引き起こします。防錆処理が必要です。

用途: 大型ボイラー、高硫黄燃料、および厳格な脱硫要件を伴うプロジェクト。

4. 脱硝装置（標準・超低排出用NOₓ除去）

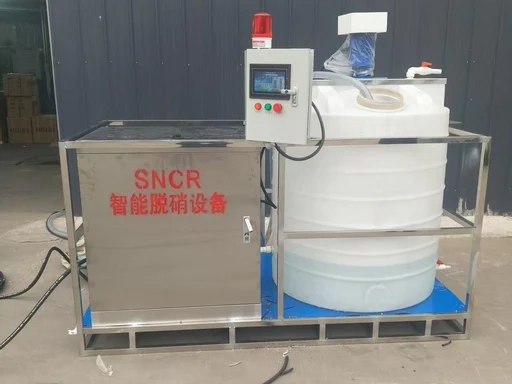

4.1 SNCR (選択的無触媒還元)

設置: 850 ～ 1100°C の炉エリア。試薬: アンモニア水または尿素溶液。

動作原理: アンモニアは (NOx) と反応して窒素と水を生成します。

効率: 40% ～ 70%、出口 (NOx) は 150 mg/m3 未満。

特長: 低投資で改造も簡単です。中小型ボイラーに最適です。

4.2 SCR (選択的触媒還元)

取り付け: エコノマイザ後、動作温度は 180 ～ 380°C。

動作原理：（NOx）はアンモニアと触媒により窒素に還元されます。

効率: 80% ～ 95%、超低排出基準 (50 mg/m3 以下) を満たしています。

欠点: 投資が高く、触媒が必要で、アンモニアスリップのリスクがあります。

4.3 統合された粉塵と NOₓ の除去

コアコンポーネント: 同期ダスト除去と SCR 脱窒用の触媒フィルターバッグ。

動作温度: 210 ～ 230°C。

効率: 粉塵除去 ≥99.9%、脱窒 ≥85%。

特長: 設置面積が小さく、コストが削減され、アンモニアスリップがありません。バイオマスボイラーに最適化。

5.ミスト・白霧除去装置

5.1 結露白霧除去システム

動作原理: 排ガスを露点以下に冷却して水蒸気を液体に凝縮し、白霧の再発を防ぐために排ガスを 50 ～ 70°C に再加熱します。

効果: 煙突から目に見える白い霧を除去し、酸性の霧を除去し、腐食を軽減します。

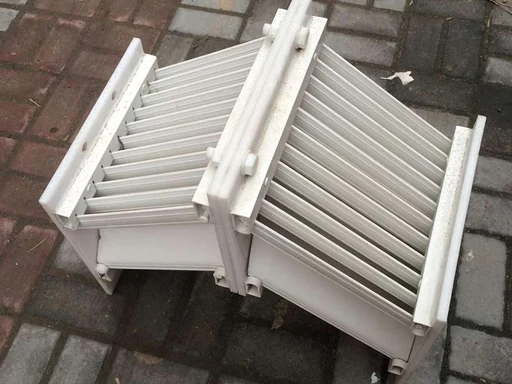

5.2 リッジ/チューブラーミストエリミネーター

機能: 湿式脱硫後の水滴と石膏の混入を除去します。

効果: 白霧を軽減し、ファンとスタックの腐食を軽減します。

6. 補助機器 (フルシステムには必須)

· 誘導通風ファン: システム抵抗を克服する可変周波数、高温耐性、耐腐食性。

· 排気筒: 耐腐食性と耐高温性、規格で要求されている高さ ≥ 15 m。

· オンライン監視システム: 粒子状物質、(SO2)、(NOx)、温度、湿度、酸素含有量を追跡します。

・PLC制御盤：自動運転、差圧洗浄、故障警報、遠隔データ送信。

7. ボイラー容量別推奨構成

1～6 t/h (小型ボイラー)

フレームアレスター→サイクロン集塵機→PTFEバッグハウス→SNCR→結露白霧除去

特徴: 低投資、安定したコンプライアンス、簡単なメンテナンス。

10～20 t/h (中型ボイラー)

フレームアレスター → サイクロン集塵機 → バグハウス → SDS乾式脱硫 → 統合ダスト＆NOₓ除去 → 白霧除去

特長：排水ゼロ、超低排出、高粘度バイオマス排ガス対応。

25 t/h以上（大型ボイラー/超低排出ガスプロジェクト）

SNCR → サイクロン集塵機 → セラミックフィルターチューブ → SCR → 湿式脱硫 → WESP → 白霧除去

特長: 複数の汚染物質を協調制御し、長期安定した超低排出量を実現します。

8. 専門用語（入札およびプロモーション用）

機器規約

フレームアレスター、サイクロン集塵機、パルスバッグハウス、PTFE/PPSフィルターバッグ、セラミックフィルターチューブ集塵機、SDS乾式脱硫、循環流動層セミドライ脱硫、湿式脱硫、SNCR、SCR、統合除塵・NOₓ除去、触媒フィルターバッグ、WESP、結露白霧除去、ミストエリミネーター、誘引通風ファン、オンラインモニタリング、PLC自動制御

プロセス条件

段階的浄化、事前除塵、高効率除塵、統合脱硫・脱窒、多汚染物質協調制御、防汚、耐腐食、火花遮断、低窒素燃焼、超低排出ガス、白霧除去、負圧捕集、自動灰洗浄、差圧制御

コンプライアンスと価値に関する規約

ボイラー大気汚染物質排出基準、粒子状物質、(SO2)、(NOx)、排ガス不透明度、リンゲルマンスケール、EIA承認、排出許可、環境検査、クリーン生産、グリーンファクトリー、省エネ、クレーム防止、安定生産、低運転コスト
