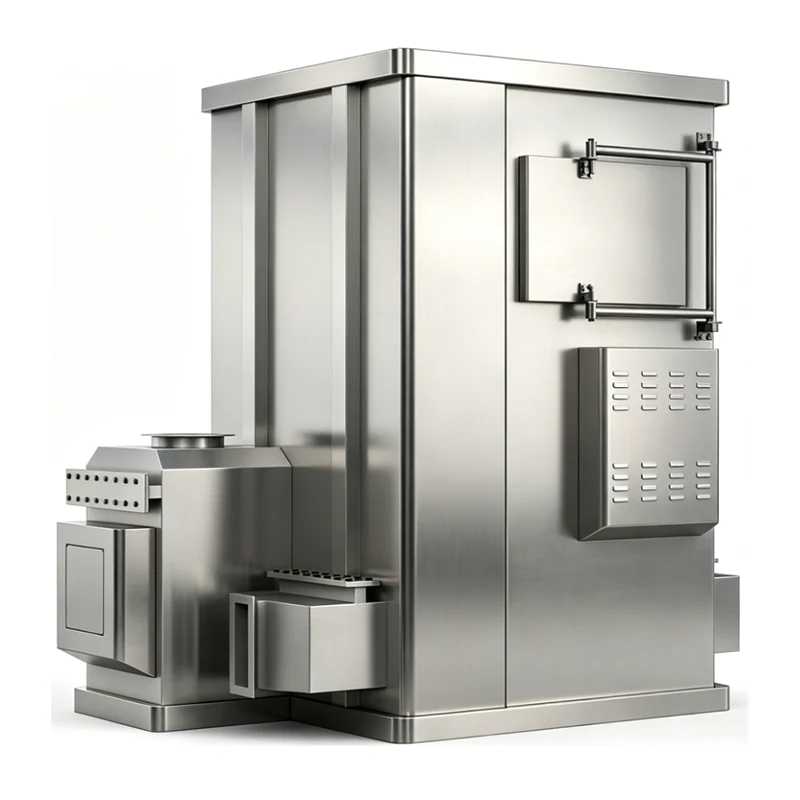

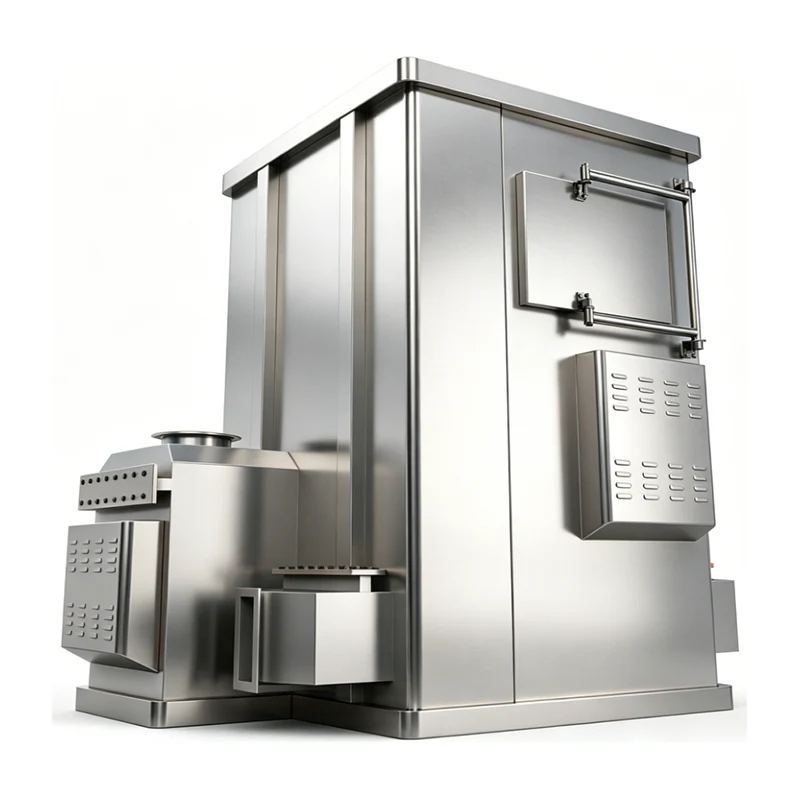

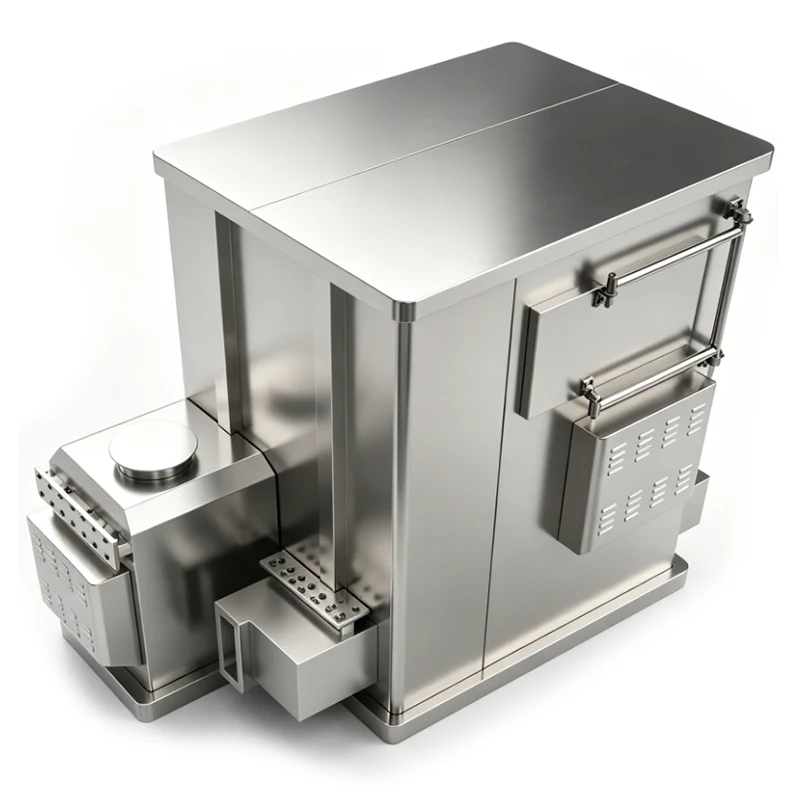

二段熱交換型CO酸化炉

Defaee 2 段階熱交​​換 CO 酸化炉は、CO 触媒酸化、2 段階の高効率熱回収、低圧天然ガス燃焼、インテリジェント制御を組み合わせた環境保護と省エネの統合システムです。これは、冶金、化学、建材、および関連分野における CO を含む産業排気の浄化と廃熱回収のために設計されています。

DeFa Environmental Equipment (Ningbo) Co., Ltd. (高電圧電源、プラズマ システム、VOC 軽減の専門知識を 20 年以上持つ技術主導のメーカー) によって開発されたこの炉は、2 段階のプレート熱交換構造を使用して、高温の排ガスから熱エネルギーを段階的に回収します。無害なCOの酸化を実現しながら、同時に高効率な熱エネルギー利用を実現します。環境対応、エネルギー消費量の削減、長期安定稼働を重視した設計となっています。

中核となる動作原理

1. CO触媒酸化

前処理 (粉塵の除去と消火) の後、CO を含む産業排気は炉の反応チャンバーに入ります。貴金属触媒 (プラチナ-パラジウム) の作用により、450 ～ 480°C の比較的低温で接触酸化反応が起こり、有毒な CO を無毒な CO₂ に変換します。

反応: 2CO + O₂ → 2CO₂ (触媒、450 ～ 480°C)

この無炎プロセスは操作の安全性を高めると同時に、排気流に存在する微量の揮発性有機化合物 (VOC) を分解できるため、ユーザーが国内および国際的な排出要件を満たすのに役立ちます。

2. 二段熱交換

内蔵の 2 段プレート熱交換器は段階冷却および勾配熱交換設計を採用し、反応後の高温排ガスからの廃熱回収を最大化します。

1. 第一段階熱交換:約 480°C の高温排ガスが第 1 段プレート熱交換器に入り、入ってくる低温の排気に向流で熱を伝達します。煙道ガスの温度は 240 ～ 260 °C に低下しますが、入口ガスは 200 ～ 220 °C に予熱され、その後の加熱に必要な天然ガス エネルギーの投入量が削減されます。
2. 第二段階熱交換:予冷された燃焼排ガスは次に第 2 段階の熱交換器に入り、そこでさらに熱を新鮮な空気または別の低温媒体に伝達します。排ガス温度は 120°C 以下に低下し、75% 以上の廃熱回収率を達成します。これは、単段設計よりも大幅に高くなります。
3. 温度調節:熱交換後、3 セットのエア ダンパーが排ガスを正確に調整して安定した排出温度を約 80°C に維持し、過度の温度によって引き起こされる機器のストレスや熱汚染を回避します。

3. 低圧天然ガス燃焼

このシステムには低圧天然ガス燃焼ユニットが組み込まれており、ガス供給圧力は一般的な工業用低圧ガス条件に合わせて 0.02 ～ 0.05 MPa に制御されます。減圧弁、フィルター、流量計を介して正確に調整された後、天然ガスはバーナーに入り、燃焼用空気と完全に混合し、炉内で低温で燃焼して触媒反応に安定した熱を提供します。

低圧燃焼設計により、高圧システムに伴う安全上のリスクが排除されます。燃焼効率は 99% を超えますが、排ガス中の NOₓ および CO 排出濃度は一般的な規制値を大幅に下回っています。通常、運用コストは、同等の電気加熱ソリューションよりも 30% ～ 40% 低くなります。

コア機器構成

1. 炉の組み立て

炉本体は、耐高温炭素鋼とケイ酸アルミニウム断熱層の二重構造で構成されています。内側のシェルは最大 600°C の温度に耐えますが、外面の温度は 50°C 以下に維持され、熱損失を最小限に抑えます。炉は入口部、予熱部、触媒反応部、二段熱交換部、排気部の5つの機能部に分かれており、一体溶接により密閉性に優れています。内蔵の圧力リリーフポートにより、自動過圧保護が提供されます。

2. 2段熱交換モジュール

熱回収システムの中核は、304 ステンレス鋼で製造された 2 段の高効率プレート熱交換器で構成されており、高温耐性、耐腐食性、信頼性の高い熱伝達性能を備えています。熱交換器は中間ガイド プレートと直列に配置され、均一な排ガス分布を確保します。最適化されたプレート間隔により、排ガス抵抗とファンのエネルギー消費が削減されます。このモジュールは、粉塵を含む排気流に対応し、分解と清掃が容易になるように設計されています。

3. 低圧天然ガス燃焼システム

このサブシステムは、天然ガス配管、低圧減圧弁、ガスフィルター、流量調整弁、バーナー、点火装置、火炎検出器で構成されています。減圧弁によりガス圧力を0.02～0.05MPaに安定させ、流量弁により正確な燃料計量を可能にします。多孔質注入バーナーにより、ガスと空気が完全に混合されます。自動点火装置とリアルタイム火炎検出器は、火炎が失われると直ちにガス供給を遮断し、漏れを防ぎます。

4. 触媒反応システム

このシステムには、白金パラジウム貴金属触媒を担持したハニカムセラミック基板をベースとした触媒床が含まれており、耐中毒性、高温耐久性、通常 2 ～ 3 年の耐用年数を特徴としています。炉内には少なくとも 5 つの温度センサーが設置されており、臨界温度点をリアルタイムで監視し、反応温度を 450 ～ 480°C の範囲内で正確に制御します。これにより、CO 変換率 99% 以上が保証されます。

5. インテリジェント制御システム

タッチ スクリーン インターフェイスを備えた PLC ベースの制御システムには、温度制御、圧力監視、ガス安全インターロック、故障警報、データ記録が統合されています。ワンキースタート/ストップ、ガス流量とダンパー開度の自動調整による全自動運転に対応しています。このシステムは、差圧、ガス圧力、火炎の状態を継続的に監視します。異常を検出すると、自動アラームとシャットダウンシーケンスがトリガーされます。リモート監視やデータアップロード機能もサポートされています。制御アルゴリズムは、DeFa の 20 年にわたる現場データを通じて改良され、安定性が向上し、手動介入の必要性が減少します。

6. 安全補助システム

• 消火器と集塵機入口と出口の両方で生産ラインを処理装置から隔離し、粒子状物質を捕捉して逆火や詰まりを防ぎます。
• 圧力リリーフポート反応チャンバーの上部に防爆ダイアフラムが付いているため、過圧シナリオでは自動的に圧力が解放されます。
• 確実な接地金属筐体の接地抵抗 ≤4Ω により、静電気の蓄積や感電の危険が防止されます。

主なパフォーマンス上の利点

1. 高い浄化効率と適正排出ガス

CO 触媒変換率は 99% 以上に達し、CO 排出濃度は通常 50 mg/m3 以下です。 VOC除去も同時に実現します。低圧天然ガス燃焼システムは、黒煙や臭気がなく、NOₓ 排出量が 100 mg/m3 以下です。性能は標準的な工業条件下で検証されており、工業炉からの大気汚染物質を管理する規制などの規制に準拠しています。

2. 優れた廃熱回収と省エネ

2段プレート熱交換構造は75%以上の廃熱回収率を実現し、1段熱交換構成と比較して天然ガス消費量を20%～25%削減します。排ガス排出温度は 120°C 以下に維持されます。回収した熱は入口ガス予熱、給湯、設備暖房などに利用でき、カスケードエネルギー利用が可能です。

3. 低圧動作と高い信頼性

低圧天然ガス (0.02 ～ 0.05 MPa) で動作すると、漏洩リスクが大幅に軽減されます。フレームアウト、過熱、過圧力、接地保護などの複数の安全インターロックにより、包括的なプロセスの安全性が提供されます。 2 段熱交換の冗長設計により、1 段のメンテナンスが必要な場合でも継続運転が可能です。

4. インテリジェントな制御と低メンテナンス

全自動PLC制御により無人運転が可能です。リアルタイムのパラメータ表示と自動故障診断により、迅速なトラブルシューティングが容易になります。取り外し可能な熱交換器設計と簡単に交換可能な触媒により、メンテナンスの手間が軽減されます。機器の全体的な耐用年数は、通常の動作条件下で 10 ～ 15 年と評価されています。

5.幅広い適応性

この炉は、CO 濃度が 0.5% ～ 5% の範囲、入口温度が 100 ～ 300°C の産業排気を処理するように設計されており、高炉オフガス、化学合成排ガス、キルン排気、および同様のプロセス ストリームに適しています。高圧改修を必要とせずに、標準的な産業用低圧天然ガス パイプラインと直接統合されます。

技術仕様（標準モデル）

設置および試運転のガイドライン

1. インストール要件

1. 支持力 ≥5 t/m² の平坦なコンクリート基礎に設置してください。装置の周囲に少なくとも 1.5​​ m のメンテナンススペースを確保してください。
2. 天然ガスパイプラインには、溶接接続を備えたシームレス鋼管を使用し、気密性試験（0.1 MPa、30 分間漏れなし）に合格する必要があります。
3. ≥4 mm² および接地抵抗 ≤ 4 Ω の黄緑色の接地線を使用して、機器の確実な接地を確保してください。
4. 振動による損傷を防ぐために、入口ダクトと出口ダクトに柔軟な接続を使用してください。
5. 汚れを監視するために、熱交換器の入口と出口の間に差圧計を取り付けます。

2. 試運転手順

1. 無負荷試運転:システムの電源を入れ、ファンとコントロールユニットを起動します。正常な動作と正確なセンサー読み取り値を確認します。
2. ガスの試運転:天然ガスを低圧で導入します。パイプラインに漏れがないこと、適切に点火していること、および炎が安定していることを確認します。
3. 負荷コミッショニング:COを含む排ガスを導入し、ガス流量とダンパーの位置を徐々に調整して反応温度を450～480℃に安定させます。排出ガス適合性が確認された後、24 時間連続運転します。
4. インターロック試運転:火炎故障、過熱、および過圧力の故障をシミュレートして、自動アラームおよびシャットダウン機能を検証します。

定期的なメンテナンス

• 毎日：ガス圧力、炎の状態、炉の温度、差圧、接地を確認してください。運用データをログに記録します。
• 毎週:ガスフィルターと消火器を掃除してください。ダンパーの柔軟性を検証します。接続ボルトを締めます。
• 毎月:触媒床を検査し、表面の埃を取り除きます。熱交換器プレートの詰まりを防ぐために清掃してください。
• 毎年：断熱材、熱交換器、バーナー、制御システムの総合検査。老朽化したコンポーネントを交換し、センサーを校正します。
• 長期シャットダウン:ガス供給バルブを閉じ、パイプラインのガスをパージし、機器を塵から保護し、湿気による腐食を防ぐために定期的に換気してください。

用途と価値

この装置は、冶金高炉、化学合成プロセス、建材窯、機械の熱処理作業などの CO 排出浄化に広く応用されています。これは、環境に準拠した排気処理、高効率の廃熱回収による運転コストの削減、複数の保護メカニズムによる生産の安全性の向上、回収された熱エネルギーによる通常 1 ～ 2 年の投資回収期間など、包括的な価値を提供します。その結果、産業ユーザーにとって環境保護とエネルギー効率の実用的な組み合わせが実現します。

よくある質問

このCO酸化炉に適した排ガス条件は何ですか?

この炉は、0.5% ～ 5% の CO を含む産業排気用に設計されており、入口温度は通常 100°C ～ 300°C です。高炉ガス、化学合成排ガス、キルン排気、および一酸化炭素と微量 VOC を含む同様の流れに適用できます。

触媒の寿命はどのくらいですか? 交換可能ですか?

白金パラジウム触媒が充填されたハニカムセラミック基板の通常の耐用年数は、通常の動作条件下で 2 ～ 3 年です。触媒モジュールは簡単に交換できるように設計されており、当社の技術チームは実際の動作データに基づいて交換間隔に関するガイダンスを提供できます。

必要な天然ガス供給圧力はどれくらいですか?

このシステムは、供給圧力が 0.02 ～ 0.05 MPa の低圧天然ガスで動作し、標準的な産業用低圧ガス ネットワークに準拠しています。高圧の改造は必要ありません。減圧弁、フィルタ、流量計を一体化し、安定したガス供給を実現します。

二段熱交換でどれくらいのエネルギーが節約できるのでしょうか？

2 段プレート熱交換器は 75% 以上の廃熱回収率を達成し、1 段熱交換構成と比較して天然ガス消費量を約 20% ～ 25% 削減します。回収された熱は入ってくる排気ガスを予熱するために使用され、触媒反応温度を維持するために必要なエネルギー入力を直接低下させます。

無人での連続運転は可能ですか？

はい。 PLC ベースの制御システムは、ワンキー開始/停止、リアルタイム監視、ガス流量とダンパーの自動調整などの完全自動操作をサポートします。リモート監視とデータアップロード機能により、オペレーターはオフサイトのシステムステータスを監視できます。異常が発生した場合、システムは自動的にアラームと安全なシャットダウン シーケンスを開始します。

どのような安全機能が組み込まれていますか?

複数の安全層がシステムに設計されています。入口と出口の消火器が逆火を防ぎます。防爆ダイヤフラムを備えた圧力リリーフポートが過圧を処理します。炎検出により、炎が消えると自動的にガスの供給が遮断されます。信頼性の高い接地 (≤4Ω) により静電気の危険が防止されます。低圧燃焼設計自体が固有のリスクを軽減します。

典型的な排出性能はどのようなものですか?

安定した動作条件下では、CO 変換率は 99% 以上に達し、CO 排出濃度は通常 50 mg/m3 以下です。低圧天然ガス燃焼システムは、NOₓ 排出量が 100 mg/m3 以下で、黒煙や臭気がありません。排気中の微量VOCも同時に分解します。

機器にはどのような定期メンテナンスが必要ですか?

毎日のチェックには、ガス圧力、炎の状態、差圧が含まれます。毎週のタスクには、ガスフィルターと消火器の清掃が含まれます。毎月、触媒床と熱交換器プレートを検査し、清掃する必要があります。最適なパフォーマンスを維持し、10 ～ 15 年と評価される耐用年数を延ばすために、年に 1 回の包括的な検査をお勧めします。

この投資の一般的な回収期間はどれくらいですか?

ほとんどのユーザーは、主に高効率廃熱回収システムによる天然ガス消費量の削減により、1 ～ 2 年以内に投資収益率を達成します。メンテナンスの必要性が減り、排出ペナルティが回避されるため、さらなる節約が可能になります。

メーカーの専門知識

DeFa Environmental Equipment (Ningbo) Co., Ltd. は、20 年以上にわたり、環境修復および大気汚染制御システムの研究、生産、応用に専念してきました。高圧電源技術、プラズマ生成、インテリジェント制御における当社のコアコンピタンスは、当社が提供するすべての製品に組み込まれています。当社の生産量の 60% は北米向けであり、世界中の顧客ベースにサービスを提供しています。当社は、厳格なエンジニアリング、認定された品質プロセス、継続的なイノベーションを組み合わせて、厳しい国際基準を満たす機器を供給しています。社内の触媒性能試験から実際の動作条件をシミュレートする工場受け入れ試験まで、当社の品質保証慣行は、信頼性の高い長期的な性能を提供するように設計されています。
