DC 高電圧モジュールはコンパクトな空気浄化およびイオン化システムをどのように改善できるか

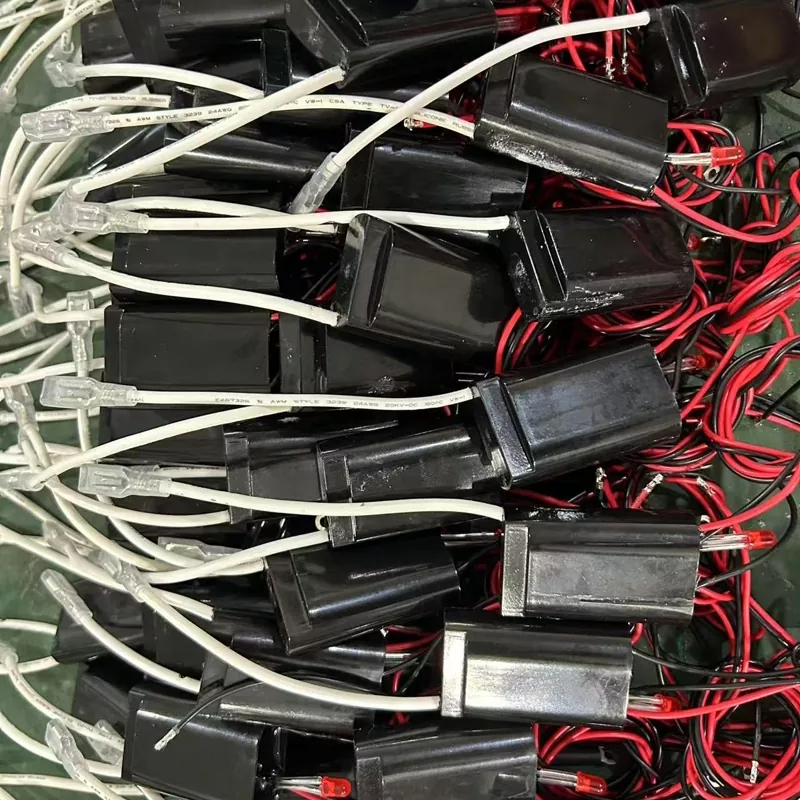

デファコンパクトを提供しますDC高電圧モジュール空気清浄機、イオナイザー、プラズマ装置、電気集塵システム、その他の低電力空気処理装置向けに、低電圧 DC 入力を安定した高電圧 DC 出力に変換するように設計されています。 5V または 12V 入力、5 ～ 9kV 出力オプション、コンパクトな 51 × 32 × 19 mm の設置面積、統合された保護機能を備えたこのモジュールは、スペース効率の高い高電圧電源ソリューションを求める機器設計者に適しています。

高電圧電源は必ずしも大規模、複雑、または統合が困難である必要はありません。最新の空気浄化、イオン化、プラズマ、および静電デバイスでは、スペースに制約のある機器内に収まりながら安定した電圧を供給できるコンパクトな電源コンポーネントがますます必要とされています。うまく設計されたDC高電圧モジュール低電圧 DC 電力を制御された高電圧出力に変換し、電極、イオナイザー、静電コレクタ、または小型プラズマ セルに必要な電気エネルギーを供給します。

デファ のモジュールは、DC 5V または DC 12V 入力とモデルに依存する 5kV ～ 9kV DC 出力をサポートします。定格消費電力は最大 3W ですが、標準出力電流は ≤0.5mA に制限されます。カプセル化された構造、設定可能な配線、短絡保護、過電流制限、および開放負荷保護により、OEM 機器の統合が実用的になります。

目次

1. DC高電圧モジュールとは何ですか?
2. DC高電圧モジュールはどのように動作しますか?
3. 主要な仕様と設計パラメータ
4. 高電圧 DC モジュールはどこで使用されますか?
5. エンジニアは統合中に何を考慮する必要がありますか?
6. OEM 機器の主な利点
7. 適切なモジュールを選択するにはどうすればよいですか?
8. よくある質問
9. 結論

DC高電圧モジュールとは何ですか?

DC 高電圧モジュールは、比較的低い DC 入力をより高い DC 出力電圧に変換するコンパクトな電力変換コンポーネントです。機器メーカーは、個別の変圧器、スイッチング部品、整流器、保護回路、絶縁構造から高電圧回路を設計する代わりに、専用の高電圧モジュールをホスト製品に統合できます。

このアーキテクチャは、設置スペースが限られている場合に特に役立ちます。 DeFa のモジュールの寸法はわずか 51 × 32 × 19 mm、重量は約 25 g なので、ポータブル空気清浄機、卓上イオナイザー、車用芳香剤、除菌装置、HVAC アクセサリ、その他のコンパクトな機器に組み込むことができます。

出力は選択したモデルに従って構成でき、利用可能な電圧レベルは 5kV ～ 9kV です。用途に応じて、高電圧出力はマイナスイオン発生、電気集塵、小型プラズマ発生システムに使用できます。

DC高電圧モジュールはどのように動作しますか?

基本的な動作原理は、多段階の電圧変換プロセスです。低電圧 DC 入力は、まず発振器またはスイッチング回路を駆動します。この回路は昇圧トランスの一次側に通電します。変圧器が電圧を高めた後、整流回路が変換された電気信号を高電圧 DC に変換します。

出力回路は電流制限特性を備えて設計されているため、モジュールは高出力電力を必要とせずに高電圧を供給できます。多くのイオン化および静電アプリケーションでは、大量の電流ではなく高電場が必要となるため、この区別は重要です。

• 入力ステージ:DC 5V または DC 12V 電源を受け取ります。
• 発振ステージ:トランスに必要なスイッチング信号を生成します。
• ステップアップステージ：低入力電圧を高電圧に上昇させます。
• 修正段階:必要な高電圧 DC 出力を生成します。
• 保護段階:異常な電流を制限し、障害状態時に回路を保護します。

このコンパクトなアーキテクチャにより、完全な高電圧電源回路を最初から構築するよりも、専用の高電圧モジュールを簡単に統合できます。

主要な仕様と設計パラメータ

高電圧パワーモジュールを選択する前に、エンジニアは入力の互換性、出力電圧、消費電力、物理的寸法、配線、温度範囲、絶縁、保護機能を評価する必要があります。次の表は、DeFa ソリューションの主な仕様をまとめたものです。

詳細な技術的選択については、エンジニアはモジュールの電気特性を電極形状、負荷条件、絶縁距離、筐体設計、最終製品の動作環境と一致させる必要があります。

高電圧 DC モジュールはどこで使用されますか?

高電圧モジュールのコンパクトなフォームファクタと低電力設計により、複数の静電気および空気処理用途に適しています。

空気浄化装置

静電空気浄化システムでは、高電圧が粒子の帯電と収集をサポートする電界を生成します。このモジュールは、空気処理設計の一部として使用されるマイナスイオン発生コンポーネントに電力を供給することもできます。

マイナスイオン発生器

卓上イオナイザー、ポータブル芳香剤、その他のコンパクトなイオン生成デバイスには、大規模な電源アセンブリを追加することなく高電圧源が必要です。小型の DC 高電圧コンバータを使用すると、この統合を簡素化できます。

プラズマデバイス

小型プラズマ システムでは、プラズマ セルに必要な電気的条件を確立するために、制御された高電圧源が必要になる場合があります。設計に応じて、モジュールは臭気処理または表面関連用途に使用されるコンパクトなプラズマ発生器をサポートできます。

HVAC および空気処理アクセサリ

高電圧モジュールは、利用可能な設置スペースが限られている場合、ファンコイルユニット、ダクト取り付けイオナイザー、その他の連続空気処理アクセサリに統合することもできます。

医療および実験装置

低電力の空気清浄および特殊な消毒装置は、電気要件がモジュールの仕様と一致し、完成した装置に適切な安全対策が組み込まれている場合、コンパクトな高電圧電源を使用できます。

エンジニアは統合中に何を考慮する必要がありますか?

高電圧コンポーネントには、電気的な互換性以上のものが必要です。製品開発時には、機械的レイアウト、絶縁、配線、熱条件、電磁干渉、ユーザー保護をすべて考慮する必要があります。

• 高電圧クリアランス:高電圧出力と導電性コンポーネントの間に適切な間隔を維持してください。
• 絶縁：高電圧端子や配線の周囲には適切な絶縁材を使用してください。
• エンクロージャ設計:通常動作中は高電圧セクションにアクセスできないようにしてください。
• 熱管理:モジュールは指定された動作温度範囲内に保ってください。
• 配線：適切な高電圧絶縁ケーブルを選択し、必要なリード長を指定します。
• EMC:敏感な電子システムでは、シールド、フィルタリング、または慎重なケーブル配線が必要な場合があります。
• 電極の形状:電極の間隔と形状は、電圧要件と電気的動作に影響します。

モジュールのカプセル化構造により、高電圧出力が低電圧入力から絶縁されます。それにもかかわらず、最終機器の設計者は、最終製品に適切な絶縁、筐体、接地、および安全アーキテクチャを実装する責任を負います。

OEM 機器の主な利点は何ですか?

OEM メーカーにとって、コンパクトな高電圧モジュールにより、開発の複雑さが軽減され、同時に製品全体のパッケージ化が容易になります。

1. コンパクトな機械的設置面積:51 × 32 × 19 mm の寸法により、比較的小さな筐体に設置できます。
2. 低入力電力要件:最大 3W の定格消費電力により、低電力システム アーキテクチャがサポートされます。
3. 複数の電圧オプション:利用可能なモデルは 5kV ～ 9kV の出力要件をカバーします。
4. 構成可能な接続:高圧リード線の長さやコネクタの配置など、機器の設計に合わせてご指定いただけます。
5. 保護機能:過電流制限、短絡保護、および開放負荷保護がモジュールに組み込まれています。
6. OEM適応性：入力電圧、出力電圧、極性、ハウジング、取り付け、配線をプロジェクト固有の要件に合わせて評価できます。

適切な DC 高電圧モジュールを選択するにはどうすればよいですか?

正しいモジュールを選択するには、単に利用可能な最高電圧を選択するのではなく、電気負荷を定義することから始まります。電極間隔、空気条件、絶縁、オゾンへの考慮事項、およびアプリケーションの目的はすべてシステムのパフォーマンスに影響を与えるため、電圧が高いほど自動的に優れているわけではありません。

マイナスイオン用途の場合、電極の設計によっては、より低い出力電圧モデルが適切な場合があります。電極またはコレクタの間隔が広い静電集塵システムでは、より高い電圧が必要になる場合があります。プラズマ用途は、特定の放電セルの電気的特性に従って評価する必要があります。

実際の選択チェックリストには次のものが含まれます。

• ホスト システムが DC 5V または DC 12V 入力を提供しているかどうかを確認します。
• 電極間隔とアプリケーション設計に基づいて、必要な出力電圧を決定します。
• 必要な極性を確認します: プラスまたはマイナス。
• ホスト機器の利用可能な電力バジェットを計算します。
• 物理的な設置スペースを確認してください。
• 必要な高電圧ケーブルの長さとコネクタの配置を定義します。
• 動作温度と筐体の状態を評価します。
• 敏感な電子機器が近くに設置されている場合は、EMC 要件を考慮してください。

OEM プロジェクトの場合、見積段階でこれらの詳細をサプライヤーに提供すると、技術的なマッチングが迅速化され、不必要なプロトタイプの繰り返しが削減されます。

DC 高電圧モジュールに関するよくある質問

モジュールの動作中に出力電圧を調整できますか?

標準モジュールは、選択したモデルに応じて工場で定義された出力電圧を使用します。アプリケーションで可変出力電圧が必要な場合、エンジニアは設計段階でカスタマイズされたモジュールまたは外部制御ソリューションについて話し合う必要があります。

5kV と 9kV の出力を選択するにはどうすればよいですか?

必要な電圧は主に電極の構成と用途によって異なります。マイナスイオンアプリケーションでは一般に 5kV ～ 7kV が使用されますが、電極ギャップが大きい静電システムでは 8kV ～ 9kV が必要になる場合があります。モデルを選択する前に、完全な電極と負荷構成を評価する必要があります。

高電圧モジュールはオゾンを発生しますか?

モジュール自体はオゾン発生器ではなく電力変換コンポーネントです。ただし、空気中で高電圧が、特に高電圧で鋭利な電極に印加されると、オゾンが発生する可能性があります。したがって、オゾン制御が重要な場合は、電極の形状、電圧レベル、およびシステム設計を考慮する必要があります。

家電製品にも使用できますか？

モジュールは、制限された出力電流とカプセル化された絶縁を備えて設計されていますが、最終的なアプライアンスには適切な電気絶縁、接地、筐体、および安全工学が依然として必要です。高電圧端子と配線は、通常の動作中にユーザーがアクセスできないようにしてください。

予想される耐用年数はどれくらいですか?

通常の動作条件および指定された温度範囲内では、モジュールの予想耐用年数は 20,000 時間以上です。過剰な入力電圧や最高温度での長時間の動作は耐用年数に影響を与える可能性があるため、適切な熱および電気管理を推奨します。

プロトタイプのテストに使用できるサンプルはありますか?

はい。サンプル注文は試作評価にご利用いただけます。サンプルをリクエストする場合は、適切な構成を評価できるように、必要な入力電圧、出力電圧、極性、高電圧リード長を指定すると便利です。

結論: コンパクトな高電圧モジュールはあなたの機器に適していますか?

コンパクトな高電圧電源は、空気浄化、イオン化、電気集塵、プラズマ生成、HVAC アクセサリ、およびその他の低電力高電圧アプリケーションの重要な構成要素となります。重要なのは、単に高電圧を得ることではなく、出力電圧、電流制限、極性、機械的寸法、配線、絶縁、および動作条件を最終的な機器設計と一致させることです。

5V または 12V DC 入力、5 ～ 9kV DC 出力オプション、最大 3W 定格消費電力、51 × 32 × 19 mm のコンパクトな構造、設定可能な配線、統合された保護機能を備えた DeFa のソリューションは、OEM 開発者にコンパクトな高電圧システム統合のための実用的な出発点を提供します。空気清浄機、イオナイザー、プラズマ デバイス、静電システム、またはコンパクトな高電圧源を必要とするその他の機器を開発している場合は、DC 高電圧モジュールの仕様を調べてください。お問い合わせ必要な入力電圧、出力電圧、極性、負荷構成、および技術評価用の設置要件を考慮してください。
