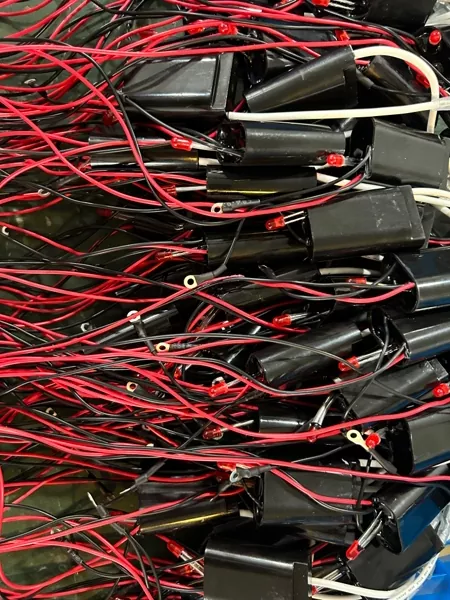

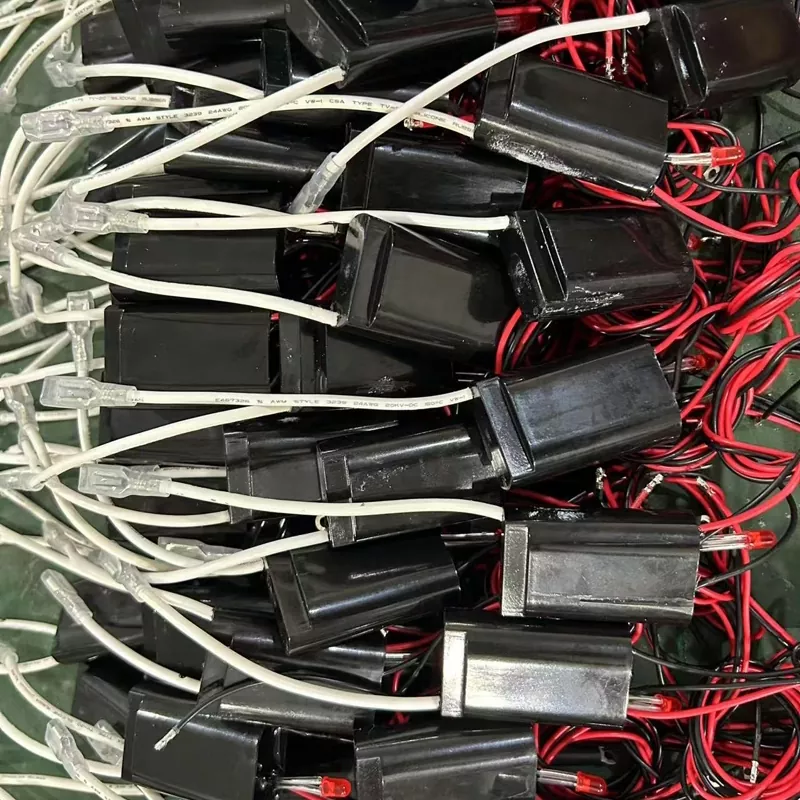

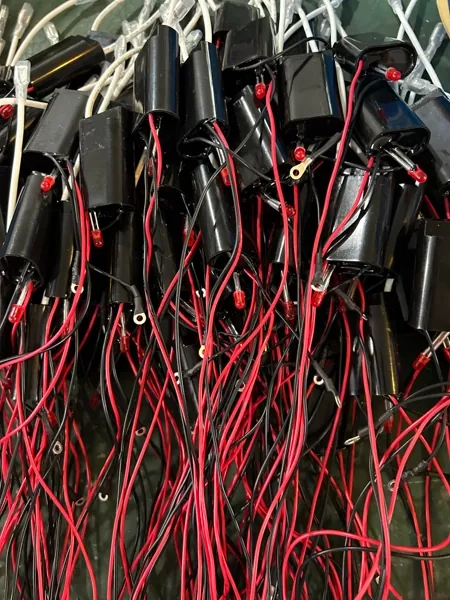

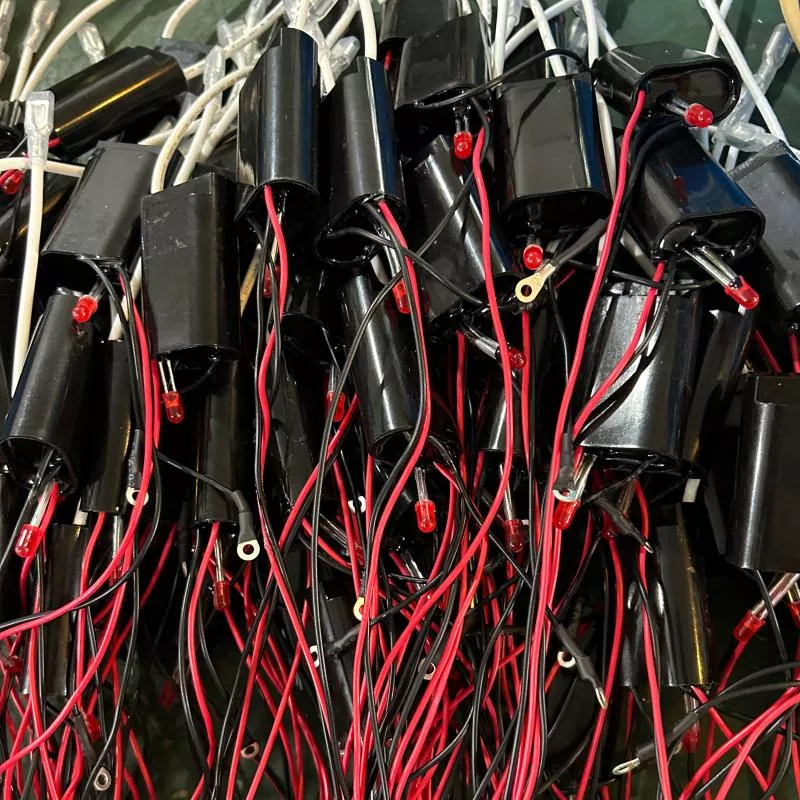

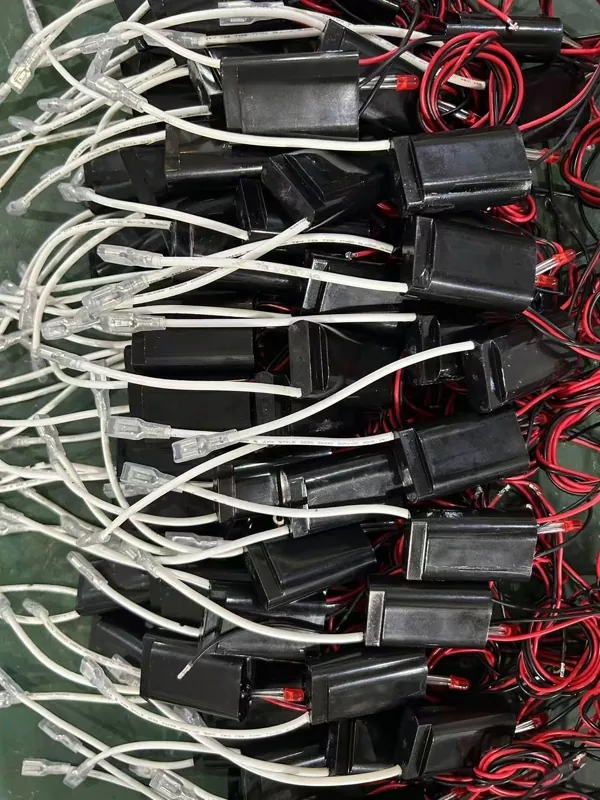

DC高電圧モジュール

DeFa DC 高電圧モジュールは、静電気集塵、マイナス イオン生成、および低電力プラズマ アプリケーション向けに安定した高電圧出力を生成するように設計されたコンパクトな電源です。用途に応じてESPモジュール、マイナスイオンモジュール、高電圧発生装置などとも呼ばれます。 Shengyuan Technology によって DeFa ブランドで提供されています。

このモジュールは、設置面積が 51 × 32 × 19 mm、定格消費電力が 3 W で、空気清浄機、携帯用消毒剤、医療およびウェルネス機器、および小型の高電圧電源が必要なその他の機器への統合を目的としています。入力オプションは DC 5 V および DC 12 V をカバーし、出力電圧は特定のモデルに応じて 5 kV ～ 9 kV の範囲に設定されます。

電気的および機械的パラメータ

モジュールの動作方法

このモジュールは、昇圧トランスと整流回路を介して、低い DC 入力電圧を高い DC 出力電圧に変換します。内蔵発振器がトランスの一次側を駆動し、出力が整流されて安定した高電圧が生成されます。この回路は、出力電流を安全なレベルに制限するように設計されており、これは高電圧が空気にさらされたり、人の接触の近くで使用されるアプリケーションにとって重要です。

マイナスイオン用途の場合、モジュールは負の出力極性を生成するように構成されています。電気集塵の場合、放電電極と集電板に同じ高電圧が印加されます。プラズマ用途では、モジュールは小さな誘電体バリア放電セルを駆動できます。

統合に関する考慮事項

コンパクトなサイズ

設置面積が 51 × 32 × 19 mm なので、ポータブル空気清浄機、卓上消毒剤、車用芳香剤、ハンドヘルド デバイス内に設置できます。お客様の設計に応じて、取り付け穴や両面粘着パッドを追加することができます。

入力および出力の配線

入力接続は、ピンヘッダーまたははんだ付けリード線として利用できます。高電圧出力はシリコン絶縁ワイヤを通じて提供され、アークオーバーを防止し、連続的な屈曲に耐えます。高圧リード線の長さをご指定いただけます。

安全性と絶縁性

モジュールは難燃性ハウジングに封入されており、内部回路を埃や湿気から保護します。高電圧出力は低電圧入力から絶縁されています。出力電流は本質的に制限されているため、通常の動作下での感電のリスクが軽減されます。ただし、モジュールは常に、高電圧端子の周囲に適切な絶縁を施した完成品の内部に封入する必要があります。

EMCとノイズ

スイッチング周波数は、可聴ノイズと電磁干渉を最小限に抑えるように選択されます。必要に応じて、敏感なアプリケーションには外部 RC フィルターまたはシールド ケーブルを推奨します。

代表的な用途

• 空気清浄機:家庭用およびポータブルユニットの電気集塵器プレートまたはマイナスイオン発生器に電力を供給します。
• マイナスイオンデバイス:デスクトップイオナイザー、車の芳香剤、パーソナルウェルネス製品に使用されています。
• プラズマモジュール:小型プラズマ発生器を駆動して臭気除去と表面消毒を行います。
• 医療およびヘルスケア:低電力の消毒チャンバー、歯科用吸引システム、研究室用空気清浄モジュールに適しています。
• 冷暖房空調設備アクセサリ:ファンコイルユニットまたはダクトに取り付けられたイオナイザー内に設置して、継続的な空気処理を行います。

カスタマイズオプション

• 出力電圧:モデルに応じて 5 kV、6 kV、7 kV、8 kV、または 9 kV に固定されます。カスタム値を評価できます。
• 入力電圧:DC5VまたはDC12V標準。大量注文の場合は、他の電圧も利用できる場合があります。
• 極性：マイナス出力またはプラス出力を選択できます。負の出力は空気浄化用途では一般的です。
• リード線の長さとコネクタの種類:高電圧リードの長さと終端はカスタマイズ可能です。
• ハウジングと取り付け:このモジュールは、PCB を直接統合するためのハウジングなし、または取り付けフランジ付きで提供できます。

信頼性とテスト

各モジュールは出荷前に出力電圧、入力電流、絶縁の完全性がテストされます。サンプル テストには、全負荷での 48 時間の連続動作と、-10 °C ～ +60 °C の間の熱サイクルが含まれます。医療用途または大量生産用途の場合は、追加のテストレポートを提供できます。

よくある質問

動作中に出力電圧を調整することはできますか?

いいえ。出力電圧は、選択されたモデルに応じて工場で固定されています。可変出力が必要な場合は、別のモジュールまたは外部制御回路が必要になります。ボリュームプロジェクト向けのカスタムソリューションについて話し合うことができます。

どの出力電圧を選択すればよいかを知るにはどうすればよいですか?

必要な出力電圧は、電極間隔と対象アプリケーションによって異なります。マイナスイオン発生器の場合は5kV～7kVが一般的です。広いプレートギャップを備えた電気集塵機の場合、8 kV ～ 9 kV が必要になる場合があります。当社の技術チームは、お客様の電極構成に基づいてサポートいたします。

このモジュールはオゾンを生成しますか?

モジュール自体はオゾンを直接生成しません。オゾンは、空気中で鋭利な電極に高電圧が印加されると、特に高電圧で発生することがあります。オゾン制御が懸念される場合は、出力電圧を 6 kV 未満に保つか、別の電極設計を使用できます。

このモジュールは家庭用電化製品で使用しても安全ですか?

このモジュールは、制限された出力電流とカプセル化された絶縁を備えて設計されています。適切に接地された機器内に設置すると、家庭用の低電圧安全要件を満たします。ただし、高電圧出力配線は密閉され、ユーザーがアクセスできないようにする必要があります。

モジュールの標準的な耐用年数はどれくらいですか?

通常の動作条件および指定された温度範囲内では、モジュールの予想耐用年数は 20,000 時間以上です。主な故障要因は、過電圧入力と最高温度での連続動作です。ホストデバイスの適切な熱管理により、寿命が向上します。

評価用のサンプルを注文できますか?

はい。プロトタイピングやテスト用のサンプル注文も可能です。ご注文の際は、ご希望の入力電圧、出力電圧、極性、リード長さをご指定下さい。

盛源テクノロジーについて

Shengyuan Technology (DeFa ブランド) は、20 年以上にわたって高電圧電源とプラズマ生成システムを開発してきました。同社は、北米、ヨーロッパ、アジアのメーカーにコンポーネントと完全なシステムを供給しています。ここで説明する DC 高電圧モジュールは、大型の産業用精製装置で使用されているものと同じコア技術に基づいており、コンパクトで消費者向けのアプリケーションに適応されています。
