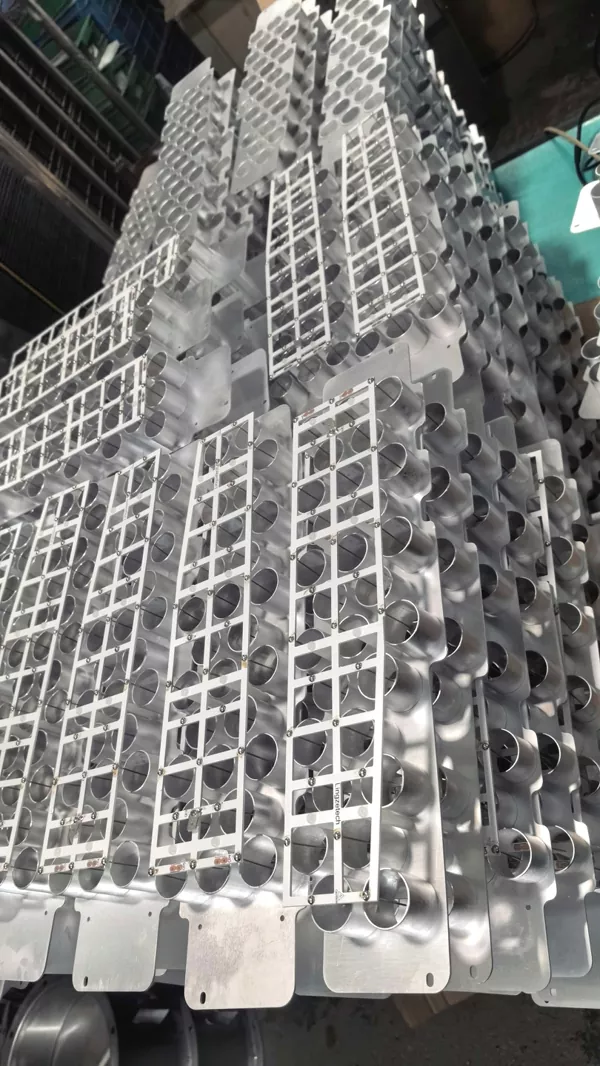

静電空気浄化モジュール

DeFa 静電空気浄化モジュール (ESP モジュールとも呼ばれる) は、空気処理システム、家庭用電化製品、カスタム空気浄化装置に統合するように設計されたコンパクトな高電圧電気集塵ユニットです。電場で粒子を帯電させ、逆に帯電したプレート上に粒子を集めることで、浮遊粉塵、PM2.5、細菌、付着微生物を除去します。このモジュールは、高電圧電源およびプラズマ システムで 20 年以上の経験を持つメーカーである Shengyuan Technology (DeFa ブランド) によって供給されています。

このモジュールは、OEM コンポーネントまたは改造ソリューションとして設計されています。その機械的寸法、電気入力、およびエアフローインターフェイスは、特定のプロジェクト要件に適合させることができます。一般的な用途には、住宅用空気清浄機、外気システム、商用 HVAC ユニット、特殊な産業用空気清浄装置などがあります。コア技術は高密度の機械フィルターに依存しないため、モジュールは低い通気抵抗と低いエネルギー消費で動作します。

主要な技術的パラメータ

動作原理

このモジュールは、放電電極とコレクタ プレートの間に高電圧 DC 場を印加します。磁場に侵入した浮遊粒子は帯電し、コレクター表面に引き寄せられます。このメカニズムは、高密度 HEPA 媒体に伴う大きな圧力損失を発生させることなく、微細な塵、煙、花粉、微生物を除去します。コレクタプレートは洗浄して再利用できるため、製品の寿命全体にわたって消耗品コストが削減されます。

高電圧電源により、入力電圧が変動しても安定した出力が得られる設計です。これは、線間電圧が変動する可能性がある住宅用途や、電源が常に一定ではない移動式または太陽光発電設備の場合に重要です。出力レベルは浄化効率とオゾン生成のバランスをとるように設定でき、残留オゾンを一般的な室内空気の制限内に保ちます。

モジュール設計と統合の柔軟性

コンパクトでカスタマイズ可能な構造

モジュールは、ホスト機器に合わせて長方形、正方形、または円形のフォームファクタで製造できます。取り付け穴、電気コネクタ、空気の流れの方向は設計段階で定義されます。これにより、ESP モジュールを空気清浄機、レンジフード、HVAC ダクト、天井カセット、またはポータブル機器の内部に取り付けることができます。

幅広い電圧入力

2 つの主要な電源バージョンが利用可能です。低電圧 DC バージョンは 12V または 24V で動作し、車両、ソーラー システム、またはバッテリー駆動の機器に適しています。 AC バージョンは標準主電源電圧に対応し、絶縁型高電圧変圧器を備えています。どちらのバージョンにも過電流および短絡保護が含まれています。

オプションのセンサーと制御インターフェース

このモジュールには、単純なオン/オフ制御、または PM2.5 センサー、ファン速度信号、またはシステム コントローラー用のインターフェイスが付属しています。これにより、ホストデバイスはリアルタイムの空気品質に基づいて浄化強度を調整できます。コレクターの洗浄が推奨される時期を示すメンテナンス信号も提供できます。

一般的な適用範囲

ESP モジュールは、単一の業界や設置タイプに限定されません。一般的な用途には次のようなものがあります。

• 家庭用空気清浄機：寝室、リビングルーム、子供部屋用のタワーまたはデスクトップユニットに統合します。
• 新鮮な空気システム:供給ダクトまたは戻りダクトに設置して家全体の換気を行います。
• 商業用空調設備:オフィス、ホテル、小売スペースのファンコイルユニット、天井カセット、または空調ユニットに後付けできます。
• 公共交通機関:DC 電源入力と耐振動設計により、バス、長距離バス、地下鉄の車内の空気浄化に適合します。
• 産業用および特殊機器:溶接ヒュームの抽出、レーザー切断の排気、または電子クリーンルームの空気処理に使用されます。
• カスタム OEM/ODM プロジェクト:モジュールサイズ、電圧、コネクタタイプ、コレクタ材質はお客様のご指定が可能です。

家庭に設置する場合、モジュールは通常、スタンドアロンの露出ユニットとして設置されるのではなく、完成した家電製品に組み込まれます。 DeFa は、OEM 使用のためのベア モジュール、または直接統合のためのハウジングとファンを備えた完全なキットのいずれかを提供できます。

設置とメンテナンス

統合ガイドライン

• モジュール内の空気流路を確保し、コレクタ面全体に適切に均等に分散させます。
• 高電圧部分が密閉されており、動作中にアクセスできないことを確認してください。
• 指定された取り付け方向を使用して、ほこりが他のコンポーネントに落ちずにコレクタ プレートに落ち着くようにします。
• 配線図に従って電源を接続し、金属ハウジングが使用されている場合は接地を確認してください。

コレクターのクリーニング

コレクタープレートは汚濁負荷に応じて定期的に検査する必要があります。一般的な屋内での使用では、1 ～ 3 か月ごとの清掃で十分です。コレクターは取り外して温水と中性洗剤で洗い、完全に乾燥させてから再度取り付けることができます。長期間使用すると、使用条件によってはイオン化ワイヤまたはイオン化針の交換が必要になる場合があります。

よくある質問

家庭用空気清浄機にも使用できますか？

はい。このモジュールは、住宅用空気清浄機または外気システムに統合できます。低消費電力・低騒音でホコリ・PM2.5・細菌を除去します。家庭で使用する場合、モジュールは通常、安全筐体とファンを備えた完全なデバイスに組み込まれます。

ESP 濾過と HEPA 濾過の違いは何ですか?

ESP モジュールは電場を使用して洗えるプレート上の粒子を捕捉しますが、HEPA フィルターは高密度の繊維を使用して粒子を捕捉します。 ESP システムはコレクターが再利用可能なため、通気抵抗が低く、交換コストも低くなります。 HEPA フィルターは非常に細かい粒子に対してより高いシングルパス効率を達成できるため、一部の設計では両方のテクノロジーを組み合わせて最大のパフォーマンスを実現します。

モジュールはオゾンを生成しますか?

通常の動作中、高電圧放電により少量のオゾンが発生する可能性があります。 DeFa の電源は、オゾン出力を一般的に受け入れられている屋内制限値以下に保つように調整されています。より厳密なオゾン制御が必要な場合は、オゾン還元触媒を適用するか、より低い出力設定を適用できます。

モジュールを特定の製品用にカスタマイズできますか?

はい。寸法、エアフロー定格、供給電圧、コレクタの材質、コネクタのタイプはすべてカスタマイズできます。 DeFa は、エアフロー シミュレーションや電気的互換性テストなどの統合に関する技術サポートを提供します。

モジュールは占有スペースで使用しても安全ですか?

高電圧部分は完全に絶縁され密閉されています。完成した機器に統合されると、アクセス可能なすべての部品が高電圧回路から絶縁されます。低電圧入力には、過電流と短絡に対する保護も含まれています。

モジュールの標準的な耐用年数はどれくらいですか?

定期的にコレクタを清掃すると、モジュールは 8 ～ 10 年以上使用できます。高電圧電源は連続動作向けに設計されており、出荷前に絶縁性能のテストが行​​われます。

メーカーのエンジニアリングの背景

Shengyuan Technology (DeFa ブランド) は、高圧電源、プラズマ生成、環境浄化装置を専門としています。同社は、北米、ヨーロッパ、アジアの顧客にコンポーネントとシステムを供給してきました。 Shengyuan は、静電モジュールに対して、産業用排気処理で使用されているものと同じ高電圧制御技術を適用し、住宅用および商業用製品の統合用に修正を加えています。社内テストには、可変入力電圧下での連続動作、絶縁抵抗、性能検証が含まれます。
