溶接ヒューム浄化装置

溶接ヒューム清浄器は、溶接作業専用に設計された特殊な高効率環境保護装置です。その主な機能は、溶接プロセス中に発生する溶接ヒューム、粉塵粒子、有害なガスを捕捉、濾過し、除去することです。多段階の物理的濾過技術と吸着技術を相乗的に組み合わせることで、高効率の浄化と規制に準拠した排出を実現し、溶接関連の大気汚染の発生源に対処します。これにより、労働者の健康が保護され、企業は環境に責任を持った生産慣行を維持できるようになります。

これらの清浄器は、アーク溶接、MIG/MAG 溶接、TIG 溶接、はんだ付けなどのすべての主要な溶接技術と互換性があり、機械製造、自動車製造、鉄骨構造の製造、造船、およびハードウェア加工業界にわたって広範な用途が見出されます。携帯性、高い浄化効率、簡単なメンテナンスにより、現代の溶接作業に不可欠な環境機器となっています。

設備概要

溶接ヒューム浄化装置は、溶接ヒューム汚染という重大な問題を解決することを目的として設計されています。溶接プロセスでは、オゾン、窒素酸化物、揮発性有機化合物 (VOC) などの有害なガスとともに、金属酸化物やスラグの破片を含む微細な粉塵粒子 (直径 0.1 ～ 10 μm) が大量に発生します。これらの汚染物質は職場の空気の質を悪化させるだけでなく、労働者の呼吸器系や神経系に深刻な長期的な健康リスクをもたらします。さらに、機器を腐食させ、製品の精度を損ない、規制違反の罰則につながる可能性があります。

従来の換気システムや基本的な濾過方法とは異なり、最新の溶接ヒューム浄化装置は「近接捕集 + 多段階ディープフィルトレーション特殊な濾材を使用して微粒子やガスを除去し、ヒュームが拡散する前に溶接箇所で直接迅速に捕捉します。浄化された空気は、複雑なダクト設備を設置することなく屋内で再循環したり、屋外に安全に排出したりできます。

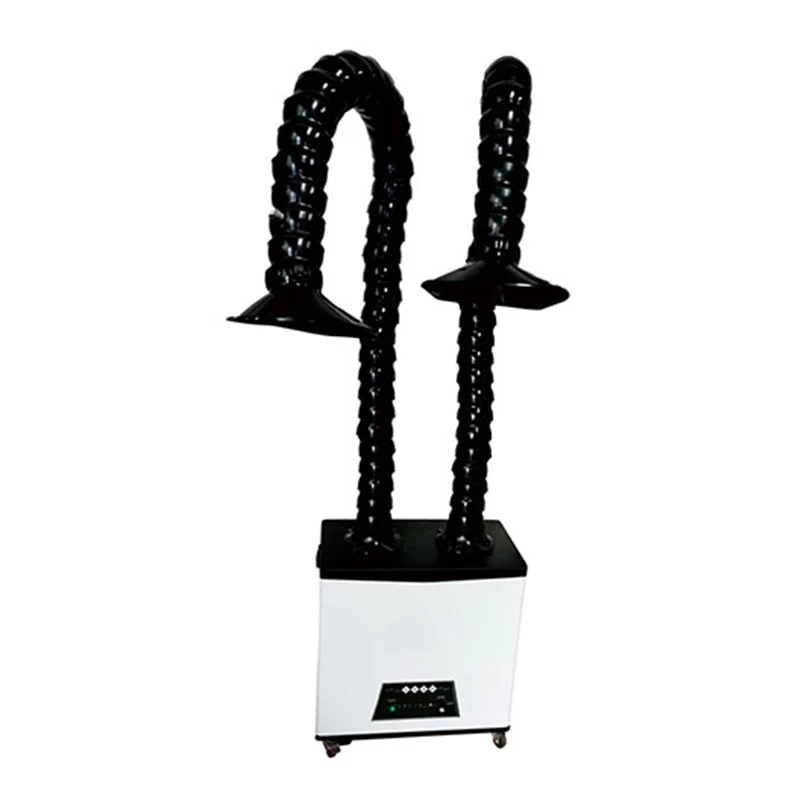

3 つの主要な構成で利用可能—モバイル、据え置き、壁掛け—これらのデバイスは職場の多様なニーズに適応します。最も一般的な選択肢であるモバイル ユニットは、溶接作業に合わせて簡単に位置を変更できるため、単一のステーション、複数の作業エリア、屋外の一時的な溶接現場に最適です。

[レンダリング 1: 移動式および固定式構成を備えた完全な溶接ヒューム浄化システム]

全体的なプレゼンテーション:

左側には完成した移動式溶接ヒューム浄化装置が表示されています。右側は主な違いを強調する据え置き型/壁掛け型モデルを示しています。

主要な注釈:

モバイルユニット: 「360° フレキシブル吸引アーム (長さ 1.5 ～ 3 m のオプション、溶接箇所を正確にターゲット)」、「ロック可能なキャスター (簡単に移動でき、荒れた工業用床で確実に位置決めできる)」、「コントロール パネル (電源、速度調整、フィルター飽和アラーム付きのボタン/タッチ インターフェイス)」、「集塵引き出し (収集したヒュームを簡単に廃棄できるように取り外し可能)」

固定/壁掛けユニット: 「取り付けブラケット/壁プレート (固定ワークステーションの床スペースを節約)」、「集中吸引フード (複数の同時溶接作業をカバー)」

補足情報:

標準寸法（移動式：600×500×1200mm、固定式：800×600×1500mm）および構造材質（耐食性と耐摩耗性を高める粉体塗装冷間圧延鋼板）

中核となる動作原理

溶接ヒューム浄化装置は閉ループで動作します。捕集→濾過→吸着→クリーンエア排出二次汚染のリスクを排除する乾式精製技術を使用したプロセス:

1. ヒューム捕捉フェーズ:

高性能遠心ファンが負圧を生成し、溶接プールから 30 ～ 50cm の位置にある柔軟な吸引アームまたは集中フードを通して溶接ヒューム、粉塵、ガスをシステム内に吸い込みます。この近接捕捉はヒュームの拡散を防ぎ、全体的な精製効率にとって重要です。サクションアームのユニバーサルジョイント設計により、狭いスペースや手の届きにくい場所を含め、あらゆる溶接位置を完全に調整できます。

2. 前濾過段階:

入ってくる空気は、まず金属プレフィルター (またはニードルパンチされた綿層) を通過し、大きな粒子やスラグの破片 (≥10μm) を遮断します。これにより、下流の高効率フィルターが目詰まりから保護され、フィルターの耐用年数が延長され、内部機器の摩耗が軽減されます。プレフィルターは洗って再利用できるため、メンテナンスコストが削減されます。

3. 高効率ろ過フェーズ:

前処理された空気は、HEPA (高効率微粒子空気) フィルター カートリッジまたは膜コーティングされたフィルターを備えたコア濾過モジュールを通過します。これらのプレミアムフィルターは、0.3μm ほどの粒子に対して 99.97% の効率を達成し、最も有害な微細な粉塵粒子を効果的に除去します。プリーツ設計により、低い通気抵抗を維持しながらろ過面積を最大化し、連続溶接作業でも信頼性の高いパフォーマンスを保証します。

4. ガス吸着フェーズ (オプション):

有害なガスや臭気の除去が必要な用途には、活性炭吸着層を追加することができます。高品質の粒状活性炭はオゾン、窒素酸化物、VOC を効果的に吸着し、排出空気が GBZ2.1-2019「職場における危険因子の職業暴露限度」基準を確実に満たすようにします。

5. きれいな空気の排出:

完全に浄化された後、きれいな空気は (エネルギー節約のため) 作業場に戻されるか、オプションのダクトを通して屋外に排出されます。このシステムには、フィルターの交換が必要な場合にオペレーターに自動的に警告するフィルター飽和監視装置が含まれており、一貫した浄化性能を維持します。

主要コンポーネントとモジュール設計

溶接ヒューム浄化装置は、設置、メンテナンス、部品交換が簡単なモジュール構造を特徴としています。すべての重要なコンポーネントは、耐久性と信頼性に関して工業グレードの標準に基づいて製造されています。

キャプチャシステム:柔軟な吸引アーム、フード、エアダクトが含まれています。サクションアームは、360°調整可能な耐熱性、耐腐食性の素材で作られています。ベル型のフードは捕集エリアを最大化し、密閉されたダクトはヒュームの漏れを防ぎます。

濾過システム:プレフィルター、HEPA フィルター カートリッジ、およびオプションの活性炭層で構成されます。金属製プレフィルターは洗って再利用可能です。 HEPA カートリッジは、高効率と大きな塵保持容量を実現する輸入フィルター媒体を使用しています。活性炭層は、優れたガス吸着性を実現するプレミアム粒状炭素を利用しています。

電源システム:騒音低減技術を備えた高性能遠心ファンを中心としています (動作時 ≤65dB)。ファン出力の範囲は 0.75kW ～ 3kW で、さまざまな風量要件に対応し、エネルギー効率の高い設計により長期的な運用コストを削減します。

制御システム:電源スイッチ、速度調整、フィルター飽和アラーム、および障害表示を備えたユーザーフレンドリーなコントロールパネル。高度なモデルは、リモート監視およびパラメータ調整機能を提供します。内蔵の過負荷および過熱保護により、安全な動作が保証されます。

ハウジングと集塵:粉体塗装された冷間圧延鋼製ハウジングは、過酷な産業環境に耐える優れた耐食性、耐摩耗性、耐衝撃性を備えています。底部に取り付けられた集塵引き出しにより、二次汚染を発生させることなく、収集した微粒子を素早く簡単に廃棄できます。

アプリケーションシナリオ

溶接ヒューム浄化装置は、複数の業界にわたる多様な溶接環境に適応する多用途のソリューションです。

機械製造:

機械部品の溶接、機器の修理、ハードウェアの製作に最適です。モバイル ユニットは分散したワークステーションとして機能し、定置型モデルは固定生産ラインをサポートし、作業者と精密機器の両方を粉塵汚染から保護します。

自動車産業:

ボディ溶接、シャーシ組み立て、部品製造​​、修理工場で使用されます。自動車生産施設では通常、組立ライン用に集中定置システムが導入されていますが、修理工場ではワークステーションを柔軟にカバーできるコンパクトなモバイル ユニットが好まれています。

鉄骨構造と構造:

製鉄所建設、橋梁溶接、埋込部品製作、配管接合などに欠かせません。耐候性オプションを備えた移動式ユニットは、屋外および半屋外の仮設溶接現場で優れており、近くの作業者がヒュームにさらされるのを防ぎます。

造船およびコンテナ製造:

船舶セクションの溶接、客室内装作業、コンテナの組み立てに最適です。移動式浄化装置は、固定システムが到達できない複雑な構造や狭い空間を移動でき、困難な環境でも効果的なヒューム除去を保証します。

その他の用途:

電子機器のはんだ付け、航空宇宙部品の溶接、小規模な溶接作業場、研究室の金属加工にも適しています。大量の連続生産と臨時の溶接作業の両方に対応します。

[レンダリング 2: 機械製造ワークショップにおける実際のアプリケーション]

· シーンのプレゼンテーション: 溶接装置、ワークピース、オペレーターなど、一般的な工業作業場内で稼働中の清浄機を示します。

· 動作に関する注釈: 「リアルタイムのヒューム捕捉のために溶接点に正確に配置された 360° サクション アーム」、「デバイス ステータス インジケーターが点灯、通常動作」

· 環境への影響: 「浄化後の溶接ヒュームは目に見えず、清潔で整理された作業場環境」

主な利点

従来のヒューム制御方法と比較して、最新の溶接ヒューム浄化装置は、工業用溶接要件に合わせて調整された次のような大きな利点を提供します。

卓越した浄化効率:

デュアルステージ」プレろ過 + HEPAろ過「システムは 99.97% の微粒子除去効率を達成し、最も有害な微粉塵粒子を効果的に除去します。オプションの活性炭吸着により有害なガスや臭気をさらに除去し、国の環境および労働衛生基準への準拠を保証します。」

精密キャプチャテクノロジー:

柔軟な 360° 吸引アームにより、近接したヒュームを発生源で直接捕捉でき、作業場全体への拡散を防ぎます。この的を絞ったアプローチにより、溶接作業者の保護が最大化され、全体的な空気汚染が最小限に抑えられます。

多彩な構成オプション:

3 つの主要なデザイン (モバイル、据え置き、壁掛け) は、あらゆるワークスペースのレイアウトに適応します。ロック可能なキャスターを備えた可動ユニットは、分散作業や一時的な作業に比類のない柔軟性を提供し、固定システムは固定生産ラインに効率的に対応します。

乾式精製技術:

プロセス全体で水や液体媒体を使用しないため、廃水の発生や二次汚染のリスクが排除されます。収集した粉塵は安全に処分することができ、場合によっては循環経済の原則に沿って金属回収のためにリサイクルすることもできます。

メンテナンスの必要性が低い:

モジュラー設計により、フィルターの交換と日常のメンテナンスが簡素化されます。プレフィルターは洗って再利用可能で、HEPA カートリッジは耐用年数を延長します。毎日の操作では、集塵引き出しを定期的に空にし、フィルタを目視検査するだけで済むため、専任の技術スタッフは不要です。

静かな動作:

高度なファン設計と遮音材により、動作騒音レベルが 65dB 以下に抑えられ、従来の換気システムよりも大幅に低くなります。これにより、より快適な作業環境が生まれ、職場の騒音規制に準拠します。

インテリジェントな操作:

ユーザーフレンドリーな制御を実現するには、オペレーターに最小限のトレーニングが必要です。自動フィルター飽和および障害アラームにより、一貫したパフォーマンスが保証され、予期しないダウンタイムが防止されます。プレミアムモデルの遠隔監視機能により、メンテナンス効率がさらに向上します。

【レンダリング3：精製前後の比較】

· レイアウト: 同一の溶接シナリオを並べて比較

· 浄化前 (左): 「大量の溶接ヒュームが目視可能、空気中に浮遊する重大な粉塵粒子 (≥150mg/m3)、強い臭気が存在し、深刻な健康被害」

・浄化後（右）：「目に見える煙はなく、粉塵濃度は10mg/m3以下（国の労働衛生基準を満たしている）、目立った臭気もなく、クリーンな作業環境」

· パフォーマンス指標: 「粉塵浄化効率 ≥99.97%、有害ガス除去率 ≥90%」 ビジネス価値と業界への影響 溶接ヒューム浄化装置への投資は、規制遵守を超えた大きな利益をもたらします。

企業にとって、これらのシステムは、コンプライアンス違反による高額な環境罰金や生産停止のリスクを排除します。空気の質を改善することで、呼吸器疾患に関連する従業員の欠勤を減らし、全体的な生産性を向上させます。エネルギー消費が低く、メンテナンスの必要性も最小限に抑えられるため、長期的なコストを大幅に節約できます。さらに、機器や製品を粉塵汚染から保護することで、製造精度が向上し、スクラップ率が削減されます。

業界の観点から見ると、溶接ヒューム浄化装置は産業環境保護技術の重要な進歩を表しています。これらの広範な採用により、時代遅れで非効率的な排ガス制御方法が置き換えられ、国家の「デュアルカーボン」目標とグリーン製造イニシアチブがサポートされています。これらのデバイスは、大気汚染物質の排出を削減し、労働者の健康を保護することにより、溶接業界をより持続可能で責任ある効率的な生産手法に向けて推進しています。

結論

溶接ヒューム浄化装置は、溶接作業特有の空気品質の課題に対処する必須の環境保護装置です。精密捕捉技術、多段階ろ過システム、多彩な設計オプションにより、溶接ヒュームと有害なガスを発生源から効果的に除去します。

これらのシステムは、規制遵守、労働者の健康保護、生産性の向上、運用コストの削減など、包括的なメリットをもたらします。環境規制が強化され続け、職場の安全基準が進化する中、溶接ヒューム浄化装置は責任ある工業生産の基礎であり続け、企業が卓越した運用と環境管理の両方を達成できるようになります。
