丸型風量調整ダンパー

DeFa 円形風量制御ダンパーは、円形ダクト システムの空気の流れを調整するために使用されます。製品範囲には、手動バージョンと電動アクチュエータを備えた電動バージョンが含まれます。呼び径Φ100からΦ2000まで製作可能です。標準の本体材質には炭素鋼とステンレス鋼が含まれます。これらのダンパーは、環境制御機器および高電圧電力システムで 20 年以上の経験を持つメーカーである Shengyuan Technology によって DeFa ブランドで供給されています。

このダンパーは、気流のバランスやゾーン制御が必要な換気、空調、およびプロセス空気システムに適しています。標準寸法とカスタムサイズの両方が利用可能です。この設計は、信頼性の高いブレードの動き、閉位置での低漏れ、一般的なアクチュエータ制御信号との互換性に重点を置いています。

技術的パラメータ

制御モード

手動操作

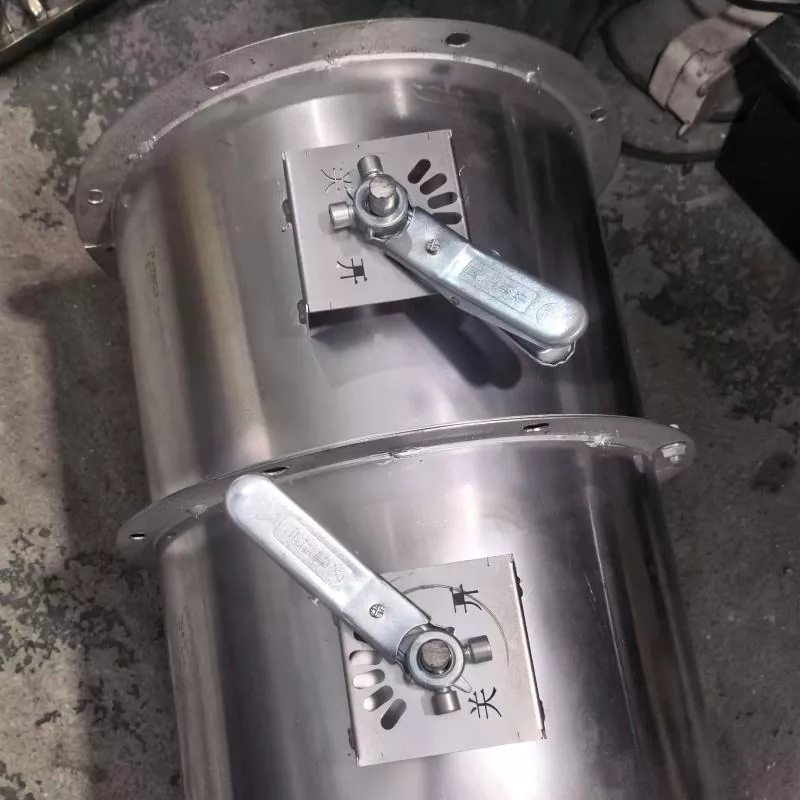

手動バージョンには、ロック四分円ハンドルまたはハンド ホイールが取り付けられています。ハンドルの位置は刃の角度を示し、調整後に固定できます。このタイプは、分岐ダクトのバランスをとるためにシステムの試運転中に一般的に使用されます。外部電源は必要ありません。

電動操作

電動バージョンでは、ダンパーシャフトに取り付けられた電動アクチュエーターが使用されます。アクチュエータはビル管理システムまたはルームコントローラーによって制御できます。変調アクチュエータは、連続調整のために 0 ～ 10V または 4 ～ 20mA 信号を受け入れます。 2 位置アクチュエータは、単純な開閉操作に使用できます。

手動と電動の組み合わせ

一部の構成では、手動オーバーライドと電気作動の両方が可能です。アクチュエータの手動オーバーライド機能により、メンテナンス中または電源喪失時にローカル操作が可能になります。この組み合わせオプションは、試運転や緊急調整に役立ちます。

工事内容

ダンパー本体は圧延鋼板またはステンレス鋼板で形成されており、ダクトに合わせた円形断面形状となっています。約Φ300mmまでの直径の場合、シングルバタフライブレードが一般的です。より大きな直径の場合、スムーズな気流調整を維持するために、対向または平行なブレードの動きを備えたマルチブレード配置が使用されます。

ブレードシャフトは自己潤滑ベアリングによって支持されています。ブレードエッジシールと内部ストッパーにより、ダンパーが閉じているときの空気漏れを軽減します。環境要件に応じて、外面は亜鉛メッキ、塗装、または天然ステンレス鋼のままにすることができます。

材料の選択

• 炭素鋼:一般換気や空調に最適です。亜鉛メッキまたは粉体塗装仕上げにより、屋内使用向けの基本的な耐食性が得られます。
• ステンレス鋼 304:スイミングプール、キッチン、海岸沿いの建物など、湿気の多い環境に推奨します。
• ステンレス鋼 316:化学ヒュームの排気、実験室の換気、その他腐食性ガスを伴う用途に使用されます。

インストールに関する注意事項

• ダンパーは直線ダクト部に設置してください。上流と下流のダクト直径が 2 ～ 3 倍の直線配管により、流量の測定と制御の精度が向上します。
• 手動ダンパーの場合は、調整のためにハンドルにアクセスできること、および位置スケールが見えることを確認してください。
• 電動ダンパーの場合は、ダクトを閉じる前にアクチュエーターの回転方向が制御信号と一致していることを確認してください。
• 防振が必要な場合は、柔軟な接続を使用してください。
• フランジ付きモデルの場合、ボディの歪みを防ぐためにボルトを均等に締め付けてください。

メンテナンス

• 3 か月ごと:ブレードが拘束されずに自由に動くことを確認します。刃先やシールについたゴミを取り除きます。
• 6 か月ごと:ベアリングの摩耗を検査し、アクチュエータ位置のフィードバックが実際のブレード角度と一致していることを確認します。
• 毎年：電動バージョンの場合は、フルストロークとフェイルセーフ機能 (該当する場合) をテストします。摩耗したシールや腐食した部品は交換してください。

よくある質問

後でダンパーを手動から電動にアップグレードできますか?

多くの場合、そうです。ダンパーシャフトは取付ブラケットを追加すれば電動アクチュエーターも使用可能です。ただし、軸長や要求トルクが異なる場合がありますので、ご注文時に電動式をご指定いただくことをお勧めします。当社のチームが改修オプションについてアドバイスいたします。

特定の空気流に対してどの直径を選択する必要がありますか?

直径はダクトのサイズと設計の空気速度に一致する必要があります。換気ダクトの一般的な設計速度は 4 ～ 8 m/s です。これに基づいて直径を計算できます。風量と圧力をお知らせいただければ、適切なダンパーサイズを確認させていただきます。

必要なアクチュエータトルクはどれですか?

アクチュエータのトルクは、ダンパー面積、ブレードの種類、差圧によって異なります。 Φ300 mmまでの小径の場合、通常は5 Nmで十分です。より大きな直径または高い圧力差の場合、10 Nm ～ 20 Nm 以上が必要になる場合があります。お客様の状況に応じて最適なアクチュエータをご提案させていただきます。

ダンパーは屋外設置に適していますか?

はい、適切な材料とアクチュエータ保護が選択されていれば可能です。屋外での使用にはステンレスボディとIP54以上のアクチュエータを推奨します。アクチュエーターの上にウェザーシールドを取り付けることもお勧めします。

ダンパーは気密に遮断しますか?

標準の漏れクラスは気泡密ではありません。ほとんどの換気バランスのアプリケーションでは、クラス 1 または 2 で十分です。より厳密な遮断が必要な場合は、特別なシールとブレード設計を提供できますが、完全な気密性能は円形ブレード設計によって制限されます。

見積もりにはどのような情報が必要ですか?

直径、材質、制御モード（手動または電動）、アクチュエータの電圧と信号タイプ、フランジ規格や表面仕上げなどの特別な要件をお知らせください。これにより、正確なオファーを準備することができます。

盛源テクノロジーについて

Shengyuan Technology (DeFa ブランド) は、環境制御コンポーネントと空気浄化用の高電圧システムの製造において 20 年以上の経験があります。同社は北米、ヨーロッパ、アジアの顧客にサービスを提供しています。円形風量制御ダンパーは、出荷前の寸法チェック、材料トレーサビリティ、アクチュエータ機能テストなど、当社の電子製品と同じ品質管理アプローチで生産されています。
