サイクロンハイブリッドスプレータワー

サイクロンハイブリッドスプレータワーは、従来のスプレー洗浄技術とサイクロンハイブリッド分離技術を統合した、新世代の高効率湿式排ガス処理装置です。これは主に、産業用酸塩基廃ガス、粉塵粒子、油煙、臭気排出物を包括的に処理するために設計されています。

本装置は、一段の水洗のみに頼る従来のスプレー塔と異なり、高速サイクロン乱流、多段霧化噴霧、十分な気液接触、サイクロン脱水分離という複数のプロセスにより浄化効率の大幅な向上を実現します。これは、産業排ガスの前処理、中間段階の深部浄化、および環境に準拠した排出のための主流の中核装置となっています。高気流、高濃度、複雑な混合排ガス条件に適応し、機械加工、化学製造、塗装、エレクトロニクス、医薬品、印刷および染色、自治体の脱臭用途に広く使用されており、高粉塵濃度、過剰な酸塩基ガスの排出、濃いミスト、不適合浄化などの業界の問題点を効果的に解決します。

動作原理

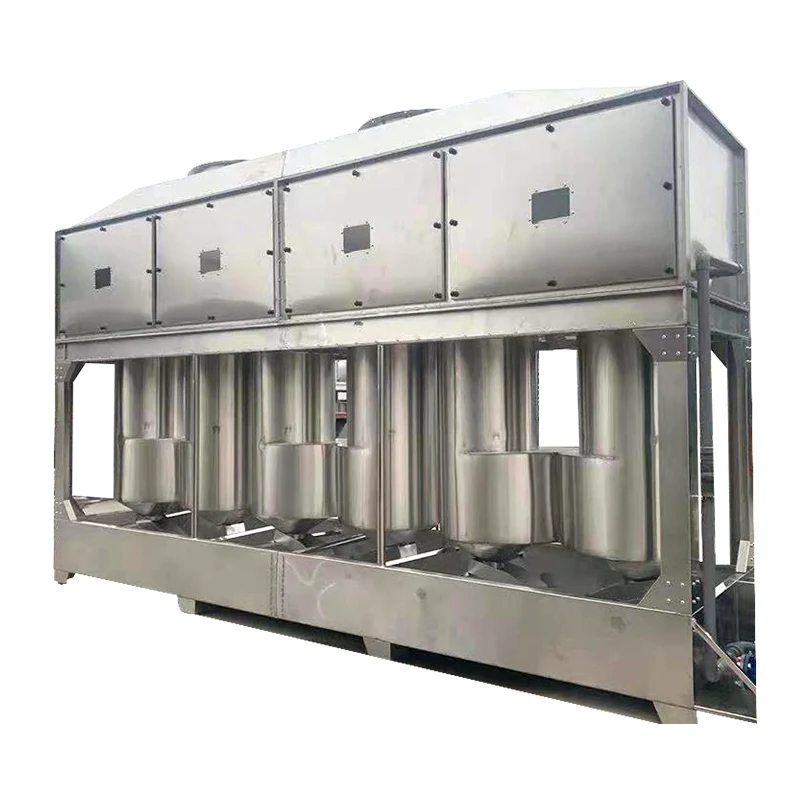

サイクロン ハイブリッド スプレー タワーは、垂直円筒形の耐食性キャビネット構造を備えており、優れた耐酸性およびアルカリ性、腐食防止、耐老化性を備えています。その精製プロセスは 3 つの連続した段階に従います。

1. サイクロン事前分離: 廃ガスは塔底部入口から接線方向に流入し、サイクロン ガイド構造の作用により高速回転の乱気流を形成します。まず遠心力により、大きな塵粒子、液滴、不純物の慣性分離が完了します。

2. 多段階スプレー洗浄: 気流は複数の霧化スプレー ゾーンを通って上昇します。高圧スプレー システムは、循環水を細かいミスト液滴に噴霧し、排ガスと完全に向流接触させ、酸塩基ガス、VOC、煙、臭気分子を吸着、中和、分解します。

3. サイクロン脱水および霧除去: 最後に、ガスは水蒸気と水滴を遮断するサイクロン脱水および霧除去モジュールを通過します。塔頂部からは排出基準に準拠した乾燥したクリーンなガスが排出されます。

主な利点

従来のスプレータワーをアップグレードしたサイクロンハイブリッドスプレータワーは、低い浄化効率、頻繁な詰まり、高い空気抵抗、劣った作業条件適応性、深刻なミスト同伴などの業界の重大な問題点に対処します。従来の洗浄装置と比較した主な競争上の利点は次のとおりです。

1. サイクロンハイブリッド浄化による優れた処理効率

従来のスプレータワーは水洗浄のみに依存しているため、ガス滞留時間が短く、気液混合が不均一になり、中濃度から高濃度の排ガスに対する効果が限られます。サイクロン ハイブリッド スプレー タワーは、高速回転乱流を生み出す革新的な接線方向の吸気構造を備えており、遠心力による大きな粒子の一次前処理分離を可能にします。

高速サイクロン構造により、タワー内のガス滞留時間を効果的に延長します。循環する洗浄液を微細なミストに完全に霧化する多層高密度霧化スプレーシステムと組み合わせることで、廃ガスと洗浄液の間の死角のない包括的な接触を実現します。これにより、酸塩基排ガスの浄化効率は 95% 以上、粒子状物質の除去効率は安定して 90% 以上を実現し、複雑な混合排ガス条件を容易に処理し、厳しい環境排出基準を満たします。

2. パッキンレスのオープン構造で目詰まりやスケールの発生が少ない

従来のスプレータワーは、気液接触面積を増やすために充填層に依存しています。しかし、パッキンの細孔は塵埃や粘着性汚染物質を容易に吸着し、時間の経過とともに塵埃の蓄積、硬化、スケールの原因となります。これにより、空気抵抗の増加、空気流量の減少、浄化障害が発生し、分解や洗浄のために頻繁に停止する必要が生じ、生産が中断され、メンテナンスコストが増加します。

サイクロン ハイブリッド スプレー タワーは、従来のパッキン設計を放棄し、気孔が詰まりにくいオープン サイクロン ハイブリッド構造を採用しています。乱気流による洗浄と連続的な水ミスト洗浄により、自浄効果が生まれ、不純物は蓄積することなく速やかに水タンク内に落ちます。この目詰まり、スケール、粘着性汚染に対する優れた耐性により、塵、湿気、不純物のレベルが高い過酷な産業条件下でも長期にわたる安定した動作が可能になり、機器の故障やダウンタイムが大幅に削減されます。

3. 低空気抵抗と高スループットによる省エネ連続運転

従来の充填スプレータワーは、内部に多数の障害物構造があるため空気抵抗が高く、気流の減衰、ファンの負荷の高さ、消費電力の増加につながります。サイクロン ハイブリッド スプレー タワーは、冗長なブロック構造を持たない滑らかで遮るもののない内部エア ダクトを備えているため、システム全体の抵抗が非常に低くなります。

ファンの昇圧を必要とせずに、元のパイプラインの空気圧と換気能力を維持し、機器のエネルギー消費を効果的に削減します。このシステムは、一貫した気流と浄化性能により 7 × 24 時間の中断のない安定した動作をサポートし、浄化効率とエネルギー節約のバランスをとりながら、継続的で大量の産業廃ガス処理要件に完全に適応します。

4. 高効率サイクロン脱水で白煙や設備腐食を解消

従来のスプレー装置では、排ガスに微細なミストを大量に混入して排出することが多く、白煙や水蒸気の発生を引き起こし、工場環境に影響を与えていました。これはまた、パイプラインの水の蓄積、ファンの湿気による腐食、二次的な粉塵の混入を引き起こし、排ガスシステム全体の耐用年数を短縮します。

サイクロン ハイブリッド スプレー タワーには、上部に専用のサイクロン脱水および除霧モジュールが装備されており、微細なミスト液滴と残留水分を正確に遮断し、完全なガスと水の分離を実現します。排出されるガスは乾燥していてクリーンで、発生源での白煙や水蒸気の混入がありません。これにより、下流のパイプライン、ファン、その他の補助装置が効果的に保護され、腐食による損傷が軽減され、浄化システム全体の耐用年数が延長されます。

5. 耐食性に優れ、メンテナンスが容易でコストパフォーマンスに優れる

この装置は、耐食キャビネット成形プロセスを一貫して構築されており、優れた耐酸性、耐アルカリ性、防食性、耐老化性、高温耐性を備え、さまざまな腐食性排ガス処理条件に適応します。その堅牢な構造により、故障率が極めて低くなります。

シンプルでコンパクトな設計により、分解やメンテナンスが容易です。水循環システムは再利用できるため、消耗品の損失が最小限に抑えられ、頻繁にパッキンやフィルターエレメントを交換する必要がなく、材料費と人件費のメンテナンスコストが大幅に節約されます。新しい産業環境保護プロジェクトと古いスプレー装置の改修の両方に対応し、幅広い適応性と迅速な導入を実現し、1 回の設置で長期間安定した準拠動作を実現します。

主なアプリケーション シナリオ

・機械加工：研削粉、切削油煙、溶接煙の処理

· 化学製造: 酸塩基排ガスの中和と化学臭の吸収

・塗装・コーティング：ペイントミストや有機排ガスの前処理

· エレクトロニクス産業: はんだの煙と化学洗浄蒸気の除去

・医薬品：発酵臭や溶剤排出の処理

・印刷と染色：インク臭の除去と副放射の染色

・自治体消臭：ゴミステーション、下水処理場、公衆トイレの臭気対策

結論

サイクロン ハイブリッド スプレー タワーは、湿式排ガス処理技術の大幅な進歩を表し、従来のスプレー タワーの限界に効果的に対処します。サイクロンハイブリッド浄化、パッキンレスの目詰まり防止設計、低エネルギー消費、効率的な脱水、簡単なメンテナンスという主な利点により、工業用酸塩基排ガス、粉塵煙、VOC臭気の総合処理に最適なソリューションとなっています。

環境規制が強化され続ける中、サイクロン ハイブリッド スプレー タワーは企業に信頼性が高く、コスト効率が高く、準拠した廃ガス処理ソリューションを提供し、環境保護要件を確実に満たしながら持続可能な産業の発展をサポートします。
