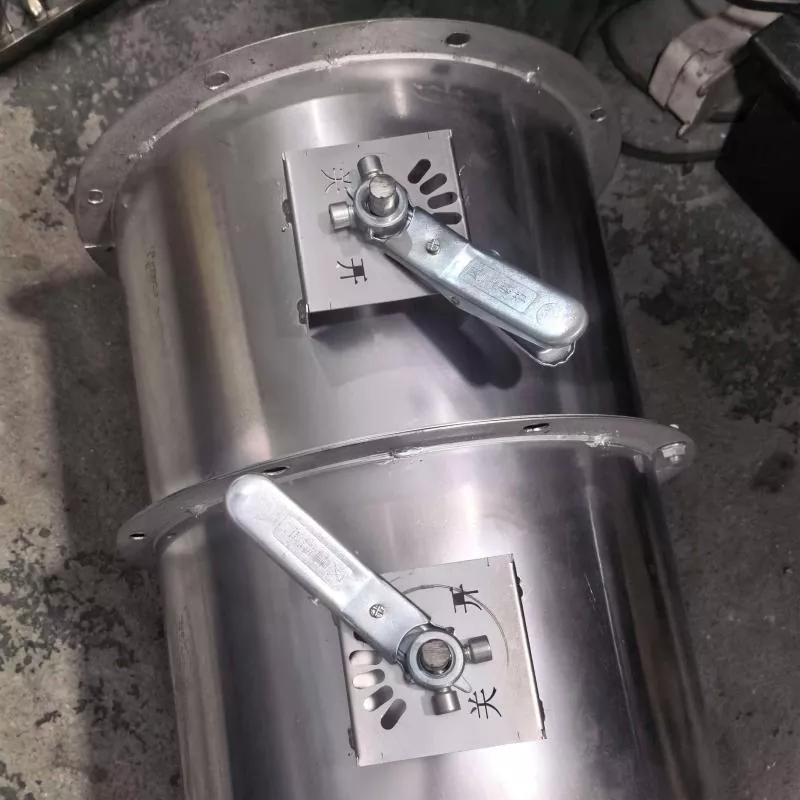

換気制御ダンパー

DeFa 換気ダンパーは、HVAC システム、クリーンルーム、産業プロセス換気、トンネルまたは地下鉄の空気処理における空気の流れを管理するために使用されます。製品範囲には、電動制御ダンパー、手動バランス ダンパー、空気圧遮断ダンパー、防火/煙ダンパーが含まれます。ダンパーは、環境制御機器および高電圧電子システムで 20 年以上の経験を持つ Shengyuan Technology (DeFa ブランド) によって製造されています。

標準サイズとカスタムサイズを提供できます。材料の選択、アクチュエータのタイプ、制御信号、および漏れクラスは、ダクト システムの要件に従って構成されます。次のセクションでは、主要な技術データ、構造の詳細、選択ポイント、およびメンテナンスの推奨事項の概要を説明します。

技術データ

工事内容

フレームとブレード

フレームは亜鉛メッキ鋼またはステンレス鋼で形成されており、フランジまたはスリップフィット接続が付いています。ブレードは剛性を考慮した形状になっており、シングルブレードまたはマルチブレードの配置でご利用いただけます。腐食環境用には、316 ステンレス鋼またはエポキシコーティングされた亜鉛メッキ鋼を指定できます。

シールとベアリング

ブレードエッジシールとフレームガスケットにより、閉位置での漏れを軽減します。ナイロンまたはブロンズのベアリングがブレードのシャフトをサポートします。これらのベアリングは、定期的な潤滑を必要とせずに低摩擦を実現するように選択されています。

アクチュエータの取り付け

電気および空気圧アクチュエータは、ユニバーサル クランプまたはダイレクト カップリングを使用してダンパー シャフトに取り付けられます。スプリングリターンアクチュエータは、動力損失時にダンパーが安全な位置に落ちなければならない場合に使用されます。アクチュエータの配線と位置インジケータは、設置後もアクセス可能な状態のままです。

選定ガイドライン

ダンパーを選択するときは、次の点を考慮する必要があります。

• 制御機能:エアフローを調整するには、アナログ制御信号を備えた低漏れダンパーを選択してください。単純に絶縁するには、開閉アクチュエータを備えた 2 位置ダンパーで十分です。
• ダクト圧力:ダンパーのブレードとシャフトの厚さはダクト内の静圧と一致する必要があります。高圧システムには強化構造が必要です。
• 漏れ要件:クリーンルームや実験室などの用途では、多くの場合、クラス 0 または 1 の漏れが必要です。一般的なコンフォート システムではクラス 2 または 3 が使用される場合があります。
• 環境条件:屋外設置には耐候性アクチュエータと耐食性材料が必要です。キッチンの排気ダクトや化学ガスのダクトにはステンレス鋼の構造が必要な場合があります。
• 火災安全性:ダクトが防火壁を通過する場合は、認定された防火ダンパーを選択し、地域の条例に従って設置する必要があります。

品質保証とテスト

DeFa ダンパーは文書化された品質管理システムの下で生産されています。各バッチでは、ブレードの位置合わせ、シールの完全性、およびアクチュエータの動作がチェックされます。漏れ試験は、EN 1751 または GB/T 14294 に従ってサンプリングベースで実施されます。防火ダンパーは承認された研究所で試験され、関連する試験報告書が添付されます。

追加の文書が必要なプロジェクトの場合は、材料証明書、アクチュエータ サイクル テスト記録、および工場受け入れテスト レポートを提供できます。

インストールに関する注意事項

• ダンパーはストレートダクト部に取り付けてください。ダンパーの前後にダクト径の少なくとも2～3倍の直線を設けることで乱流を低減し、制御精度を向上させます。
• 防火ダンパーの場合は、ラベルに記載されている取り付け方向に従い、承認された防火材料で環状の隙間を密閉してください。
• アクチュエータの回転方向と制御信号が一致していることを確認してください。複数のダンパーを使用する場合は、システムを起動する前にアドレスと信号範囲を設定します。
• ダンパーの近くにアクセスパネルを設けると、ダクトを切断せずに点検やアクチュエータの交換が可能になります。

メンテナンスとトラブルシューティング

定期点検

• 毎月: ブレードとシールに埃の蓄積や異物がないか目視検査します。
• 四半期ごと: ダンパーを全範囲にわたって循環させ、位置フィードバックが実際のブレード角度と一致することを確認します。
• 毎年: 防火/排煙ダンパーのフェールセーフ動作をテストし、摩耗したシールやアクチュエーターのバッテリーを交換します。

一般的な障害

• ダンパーが制御信号に応答しない:配線、アクチュエータ電源、信号極性を確認してください。信号を受信して​​もアクチュエータが動かない場合は、ダクト圧力やブレードの噛み込みなどによりトルク不足が考えられます。
• 閉位置での空気漏れ:ブレードエッジシールに磨耗やずれがないか点検します。必要に応じてブレードの停止位置を調整します。
• 過度の動作音:ブレードの緩み、ベアリングの磨耗、ダクトの振動がないか確認してください。必要に応じてシャフトカップリングを締め、ダクト補強材を追加します。

よくある質問

規格外のサイズのダンパーは入手できますか？

はい。カスタムサイズは、非標準のダクト寸法に合わせて製造されます。正確な見積もりを得るには、開口部のサイズ、フランジのタイプ、必要な漏れクラスを入力してください。

対向ブレードダンパーと平行ブレードダンパーの違いは何ですか?

対向するブレード ダンパーは隣接するブレードを反対方向に回転させ、より直線的なエアフロー特性を実現します。それらは制御を調整するのに好まれます。平行ブレード ダンパーはすべてのブレードを同じ方向に動かし、主に開閉または 2 ポジションのサービスに使用されます。

安全システム用の高速作動アクチュエーターを備えたダンパーを供給していますか?

はい。スプリングリターン電動アクチュエータとクイック排気バルブを備えた空気圧アクチュエータは、数秒の閉鎖時間を実現できます。これらは多くの場合、煙の制御や緊急隔離のために指定されます。

ダンパーは高湿度環境でも使用できますか?

IP54 以上のアクチュエータ保護を備えたステンレス鋼またはコーティング亜鉛メッキ鋼構造は、スイミング プールや海岸設備などの高湿度エリアに適しています。シールドベアリングとガスケットも選択する必要があります。

防火ダンパーにはどのような書類が付属していますか?

認定された防火ダンパーには、テストレポート、適合証明書、および取り付け説明書が含まれています。特定の文書は、GB、EN、UL など、要求される認証規格によって異なります。

デファについて

DeFa は、環境制御ハードウェアおよび高電圧電子システムを専門とするメーカー Shengyuan Technology の製品ブランドです。同社の制振製品は、材料の選択、公差、長期信頼性に注意を払い、電源や浄化装置に適用されているのと同じ工学的規律の恩恵を受けています。
